Valores métricos de par de apriete de pernos y tornillos

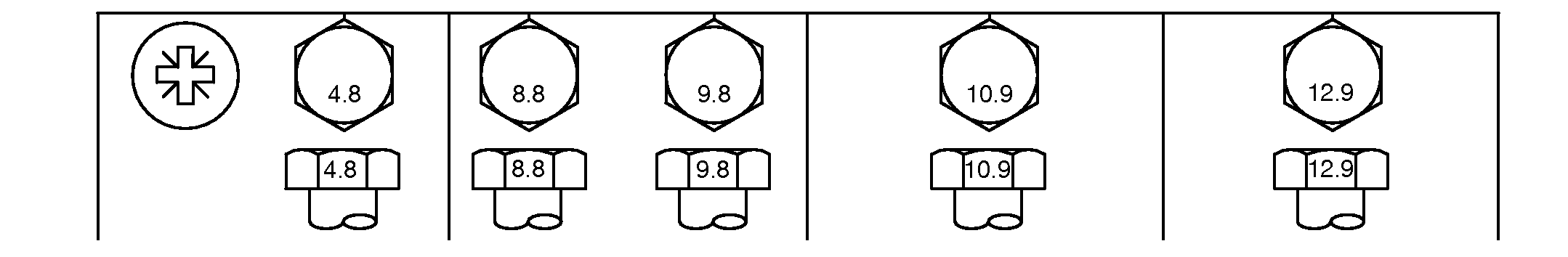

TS1742-UN-31MAY18

Tamaño de tornillería	Grado 4.8				Categoría 8.8 o 9.8				Grado 10.9				Grado 12.9
	Cabeza hexagonal1		Cabeza embridada2		Cabeza hexagonal1		Cabeza embridada2		Cabeza hexagonal1		Cabeza embridada2		Cabeza hexagonal1		Cabeza embridada2
	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in
M6	3.6	31.9	3.9	34.5	6.7	59.3	7.3	64.6	9.8	86.7	10.8	95.6	11.5	102	12.6	112
									N·m	lb·ft	N·m	lb·ft	N·m	lb·ft	N·m	lb·ft
M8	8.6	76.1	9.4	83.2	16.2	143	17.6	156	23.8	17.6	25.9	19.1	27.8	20.5	30.3	22.3
			N·m	lb·ft	N·m	lb·ft	N·m	lb·ft
M10	16.9	150	18.4	13.6	31.9	23.5	34.7	25.6	46.8	34.5	51	37.6	55	40.6	60	44.3
	N·m	lb·ft
M12	—	—	—	—	55	40.6	61	45	81	59.7	89	65.6	95	70.1	105	77.4
M14	—	—	—	—	87	64.2	96	70.8	128	94.4	141	104	150	111	165	122
M16	—	—	—	—	135	99.6	149	110	198	146	219	162	232	171	257	190
M18	—	—	—	—	193	142	214	158	275	203	304	224	322	245	356	263
M20	—	—	—	—	272	201	301	222	387	285	428	316	453	334	501	370
M22	—	—	—	—	365	263	405	299	520	384	576	425	608	448	674	497
M24	—	—	—	—	468	345	518	382	666	491	738	544	780	575	864	637
M27	—	—	—	—	683	504	758	559	973	718	1080	797	1139	840	1263	932
M30	—	—	—	—	932	687	1029	759	1327	979	1466	1081	1553	1145	1715	1265
M33	—	—	—	—	1258	928	1398	1031	1788	1319	1986	1465	2092	1543	2324	1714
M36	—	—	—	—	1617	1193	1789	1319	2303	1699	2548	1879	2695	1988	2982	2199
Los valores nominales de par apriete especificados en la tabla son para uso general únicamente con llave dinamométrica, teniendo en cuenta el grado de exactitud asumido del 20 %. NO usar estos valores si se indica un par o procedimiento de apriete diferentes para una aplicación específica. Para contratuercas. fijaciones de acero inoxidable o para tuercas de tornillos en U, ver las instrucciones de apriete para cada caso particular.									Las fijaciones deben sustituirse por otras de categoría idéntica o superior. Si se usan fijaciones de categoría superior, apretarlas solamente hasta alcanzar la resistencia de la original.
Asegurarse de que las roscas de las fijaciones estén limpias. Aplicar una capa fina de aceite Hy-Gard™ u otro aceite equivalente debajo de la cabeza y sobre las roscas de las fijaciones, como se indica en la siguiente imagen. No aplicar demasiado aceite para así evitar que se produzcan obstrucciones en los orificios ciegos. Acoplar bien las roscas.
TS1741-UN-22MAY18
