Vaciado del diferencial y del depósito de aceite limpio

IMPORTANTE: Si el aceite contiene agua, cambie el aceite del depósito de aceite limpio.

RXA0078660-UN-21JAN05

RXA0110091-UN-26AUG10

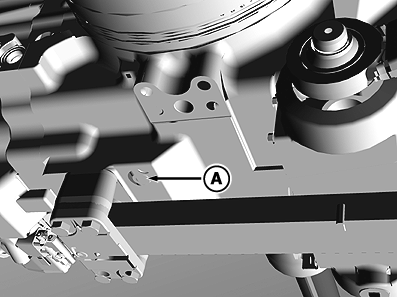

A - Tapón de drenaje del diferencial

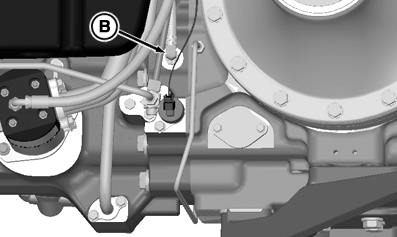

B - Tapón de vaciado del depósito de aceite limpio

1. Estacionar el tractor sobre terreno nivelado (en el taller) con el enganche bajado.

2. Colocar la bandeja de vaciado bajo el cárter del diferencial.

3. Sacar el tapón de vaciado (A) de la parte inferior del cárter del diferencial trasero. Conservar el tapón de vaciado para volver a instalarlo posteriormente.

4. Una vez drenado el aceite usado por completo, volver a instalar el tapón de vaciado.

5. Desechar el aceite usado conforme a las normas y reglamentos locales.

   NOTA: Si el tractor está equipado con ActiveSeat™, desconectar el racor acodado y la tubería de aceite de retorno para vaciar el depósito de aceite limpio.

6. Colocar la bandeja de vaciado bajo el tapón de vaciado del depósito de aceite limpio.

7. Retirar el tapón de vaciado del depósito de aceite limpio (B) para vaciar el aceite en la bandeja de recogida.

8. Reservar el tapón de vaciado en un lugar seguro para poder volver a instalarlo antes de rellenar el depósito.

9. Una vez drenado el aceite por completo, volver a instalar el tapón de vaciado.

10. Desechar el aceite usado conforme a las normas y reglamentos locales.

11. En tractores con transmisión PowerShift (PST), llevar a cabo el Vaciado de la transmisión PST descrito en esta sección.

    En tractores con transmisión IVT™/AutoPowr™, llevar a cabo el Vaciado de la transmisión IVT™/AutoPowr™ indicado en esta sección.
