Funcionamiento de la regulación automática de temperatura (ClimaTrak™ ATC)

RXA0099741
RXA0099741-UN-07NOV08

Icono de menú de CommandCenter

RXA0100896
RXA0100896-UN-06MAR09

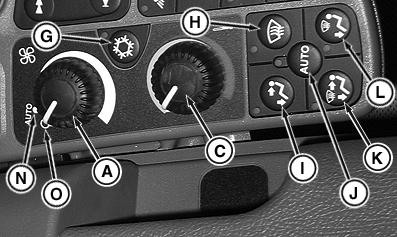

Controles de consola CommandArm

RXA0101041
RXA0101041-UN-19MAR09

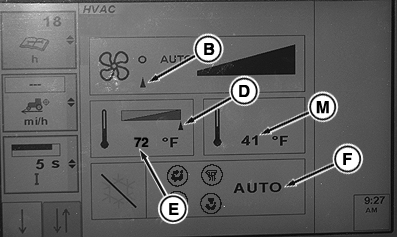

Página del sistema de calefacción, ventilación y aire acondicionado del CommandCenter

A - Mando de control del ventilador

B - Flecha del indicador de ajuste del ventilador

C - Mando de ajuste de temperatura

D - Flecha indicadora de temperatura

E - Indicador del punto de ajuste de temperatura

F - Modo de HVAC

G - Botón del aire acondicionado

H - Descongelación

I - Cabina y suelo

J - Automático

K - Desempañado, cabina y suelo

L - Desempañado y suelo

M - Temperatura ambiente

N - Automático

O - DESCONECTADO

CLIMATRAK se controla a través de los controles y ajustes de CommandARM™ mostrados en el CommandCenter™. Los cambios que se realizan en los controles de CommandARM se muestran en la página del sistema de calefacción, ventilación y aire acondicionado de CommandCenter.

Si se gira el mando de control de velocidad del ventilador (A), se ajusta la velocidad. La flecha indicadora del ventilador (B) se mueve en función la velocidad de ventilador.

Girar el mando de control de temperatura (C) hacia la zona roja para calentar o hacia la zona azul para enfriar. El indicador de temperatura (E) indica la temperatura actual de la cabina. La temperatura ambiente (M) se muestra en la parte derecha de CommandCenter.

La parte inferior de la pantalla (F) indica en cuál de sus diferentes modos está funcionando la unidad de calentamiento y enfriamiento. Pulsando los botones (de G a L) cambiará el modo operativo y su visualización. Seleccionando las opciones de desempañado o de caudal de aire se activará automáticamente el compresor. A continuación se relacionan cada uno de estos modos.

  • Botón de control del aire acondicionado (G) conecta y desconecta el sistema de aire acondicionado.
  • Desempañado (H) activa el desempañador y dirige el aire al parabrisas.
  • Cabina y suelo (I) dirige el aire al pecho y a los pies del operador al mismo tiempo.
  • Auto (J) ajusta de forma automática la dirección del caudal del aire.
  • Desempañado y cabina (K) dirige el aire al operador y al parabrisas al mismo tiempo.
  • Desempañado y suelo (L) dirige el aire de la cabina a los pies y al parabrisas al mismo tiempo.

ClimaTrak™ es una marca comercial de Deere & Company
CommandARM es una marca comercial de Deere & Company
CommandCenter es una marca comercial de Deere & Company

OURX935,00000BE-63-20090916
