Conexión de aperos ISO y pantallas múltiples ISO

ATENCIÓN:

RXA0098156-UN-07NOV08

Botón Menú CommandARM™

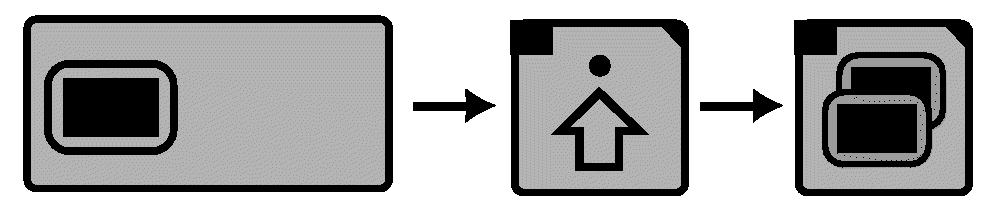

RXA0103918-UN-02AUG10

Pantalla → Ajustes avanzados → Pantallas múltiples

El modo de empleo incorrecto puede causar el movimiento inesperado del apero.

Para evitar las lesiones graves o mortales a terceros, comprenda cómo esta pantalla controla las funciones del apero.

Lea y comprenda el manual del operador del apero.

Este mensaje aparece cuando el sistema detecta un apero ISOBUS. Hallará más información en “LEER MANUALES DE USO DE APEROS ISOBUS”.

1. Seleccionar el botón Menú.

2. Seleccionar Pantalla.

3. Seleccionar la tecla programable de ajustes avanzados.

4. Seleccionar la tecla programable de pantallas múltiples.

En algunos casos puede ser necesario operar con más de una pantalla ISO. En tales casos, configurar el CommandCenter™ para reconocer una segunda pantalla ISO y operar conjuntamente con ella.

Recomendaciones generales:

• Asegurarse de que la llave de contacto del tractor está en posición APAGADA al conectar pantallas ISO adicionales o aperos ISO.
• Situar la llave de contacto del tractor en posición APAGADA durante por lo menos 15 segundos tras modificar alguna configuración de las pantallas múltiples.
• Habilitar el terminal virtual del bus de aperos en solo UNA pantalla ISO.
• Habilitar el monitor GreenStar original™ en solo UNA pantalla ISO.
• Habilitar la reprogramación de controlador en solo UNA pantalla ISO.

Configuraciones predeterminadas de fábrica para la página 1 de pantallas múltiples
	ACTIVAR/DESACTIVAR	EJEMPLO DE FUNCIÓN
Terminal virtual del bus de vehículo	√ (marcada)	0
Terminal virtual del bus de apero	(sin marca)	1
Controladora de tareas	√ (marcada)	0
Servidor de archivos	√ (marcada)	0
Ajustes predeterminados de fábrica para la página 2 de Pantallas múltiples
	ACTIVAR/DESACTIVAR
Monitor de rendimiento	(sin marca)
Monitor GreenStar original	(sin marca)
Aplicación GreenStar 2 Pro	(sin marca)
Programación de controladores	(sin marca)

Los ajustes predeterminados de fábrica de CommandCenter™ (páginas 1 y 2 de pantallas múltiples) permiten visualizar el apero ISO y el monitor GreenStar original en otra pantalla ISO.

La tabla de abajo sirve de guía para configurar la lectura en pantallas múltiples. Al marcar una determinada casilla, la opción en cuestión queda activada en el CommandCenter.

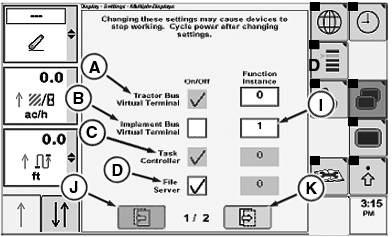

RXA0104733-UN-22SEP09

Página 1 de pantallas múltiples (Configuraciones predeterminadas de fábrica)

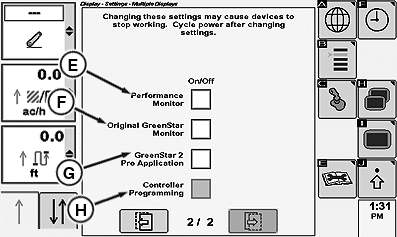

RXA0104685-UN-16SEP09

Página 2 de Pantallas múltiples (Ajustes predeterminados de fábrica)

A - Casilla de verificación del terminal virtual del bus del tractor

B - Casilla de verificación del terminal virtual del bus de aperos

C - Controladora de tareas

D - Servidor de archivos

E - Monitor de rendimiento

F - Monitor original Green Star

G - Aplicación GreenStar 2 Pro

H - Programación de controladores

I - Instancia de función

J - Previo

K - Next (siguiente)

NOTA: Pulse “Siguiente” (K) o “Anterior” (J) para cambiar entre las dos páginas de pantallas múltiples.

NOTA: Para activar o desactivar una opción, use la ruedecilla de los controles CommandArm para acceder a la correspondiente casilla de verificación y pulse el botón de confirmación de los controles CommandArm para poner o quitar la marca en la casilla.

Pantalla de configuración de páginas de pantallas múltiples
A—Terminal virtual del bus del tractor	El terminal virtual del bus del tractor no puede inhabilitarse. No se requiere de un ajuste.
B—Terminal virtual del bus de aperos	El terminal virtual del bus de apero no puede funcionar simultáneamente en dos pantallas ISO. Habilite la función para visualizar un apero ISO en el CommandCenter. Desactive esta opción para ver un apero ISO en una pantalla ISO distinta. NOTA: Consulte el manual del apero ISO o de la pantalla ISO si es necesario modificar el valor del ejemplo de función.
C—Controladora de tareas	La controladora de tareas se habilita/inhabilita automáticamente según el tipo de vehículo. No se requiere de un ajuste.
D—Servidor de archivos	Desactive esta opción si ha inhabilitado el terminal virtual de bus de aperos.
E—Monitor de rendimiento	El monitor de rendimiento no puede funcionar en una pantalla distinta. Activar o desactivar el monitor de rendimiento no influirá en la funcionalidad del CommandCenter.
F—GreenStar™ original	El monitor GREENSTAR original no permite ser utilizado en dos pantallas simultáneamente. Active esta función para visualizar el monitor GreenStar original en el CommandCenter. Inhabilite la función para ver los datos del monitor GreenStar original en una pantalla ISO alternativa. NOTA: Si se desean ver las funciones del monitor GreenStar original tendrá que usarse el monitor original GreenStar, si se tiene.
G—Sistema GreenStar 2™ - Aplicaciones Pro	Las aplicaciones de GreenStar 2 Pro no pueden utilizarse en el CommandCenter™. Desactive esta opción para utilizar las aplicaciones GreenStar 2 Pro en una monitor GreenStar.
H—Programación de una controladora	Una controladora sólo se puede programar desde una pantalla única. Active esta opción para programar unidades de control ISO externas mediante CommandCenter. Desactive esta opción para programar unidades de control ISO externas mediante otra pantalla ISO.
