Controles CommandArm™

RXA0099690-UN-31OCT08

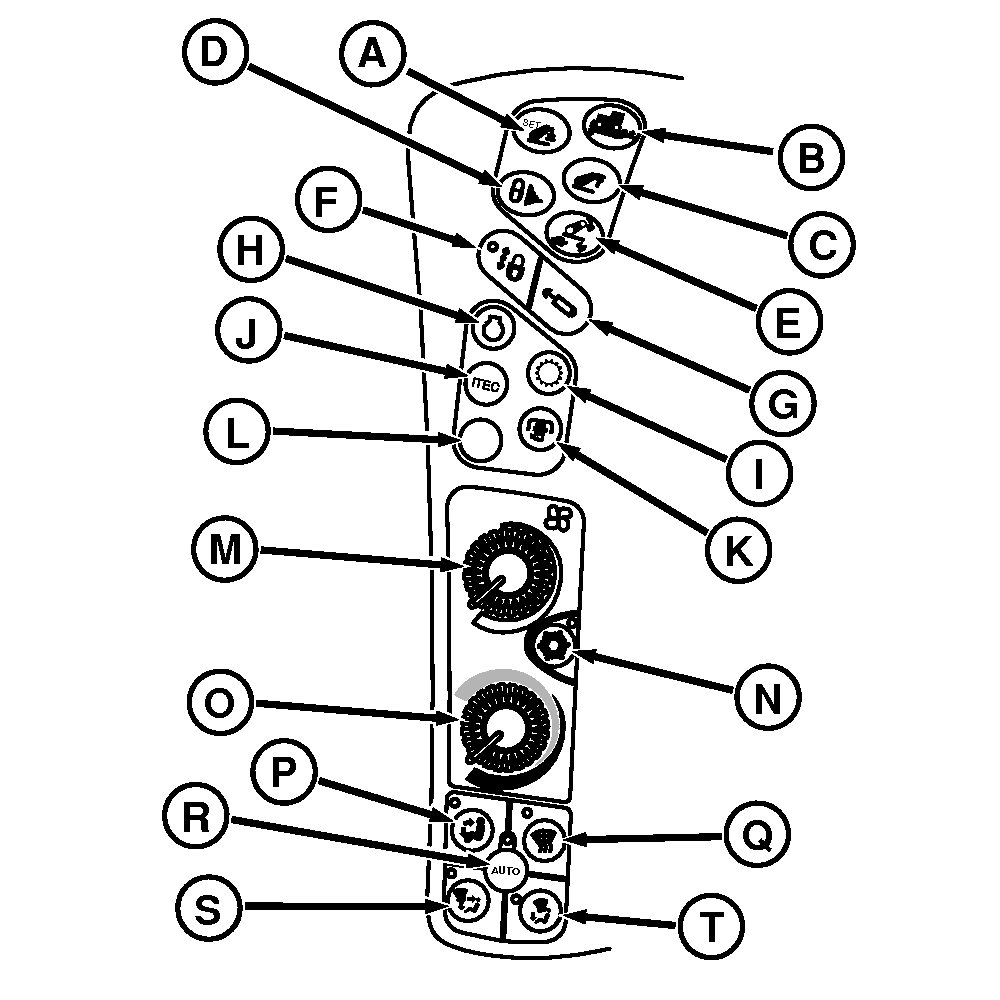

Controles CommandARM™—Lado izquierdo

A - Límite de descenso del elevador

B - Profundidad de carga

C - Límite de elevación del enganche

D - Bloqueo de transporte

E - Velocidad de caída del enganche

F - Bloqueo de transporte—VCS

G - VCS

H - Ajustes del motor

I - Ajustes de la transmisión

J - ITEC

K - Toma de fuerza trasera

L - No se usa

M - Velocidad del ventilador *

N - Botón del aire acondicionado *

O - Selector de temperatura *

P - Cabina y suelo *

Q - Desempañado *

R - AUTO *

S - Desempañado, cabina y suelo *

T - Parabrisas y suelo *

Los mandos y selectores marcados con un asterisco (*) se tienen sólo en tractores equipados con ClimaTrak™.

RXA0099150-UN-25SEP08

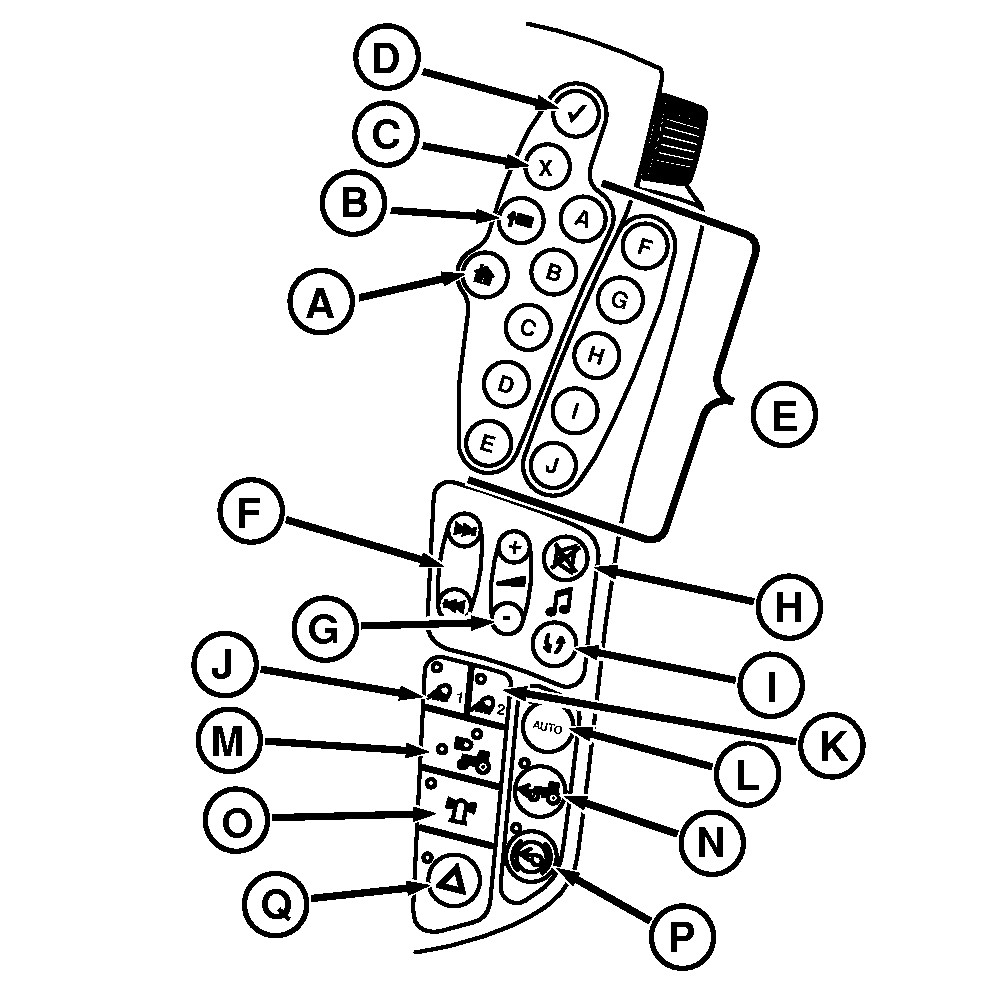

Controles CommandArm—Derechos

A - Botón Home

B - Botón de menú

C - Botón “Cancelar”

D - Botón de confirmar

E - Teclas programables

F - Botón de frecuencia de radio

G - Botón de volumen de radio

H - Silencio de la radio

I - Botón de inicio de radio

J - Luces de campo 1

K - Botón de faros de trabajo 2

L - AUTO (“AUTOMÁTICO”)

M - Faros de carretera/cargadora

N - TDM

O - Luz de aviso giratoria

P - Asistencia al freno

Q - Intermitentes de avería
