Identificación de controles

RXA0101118-UN-20MAR09

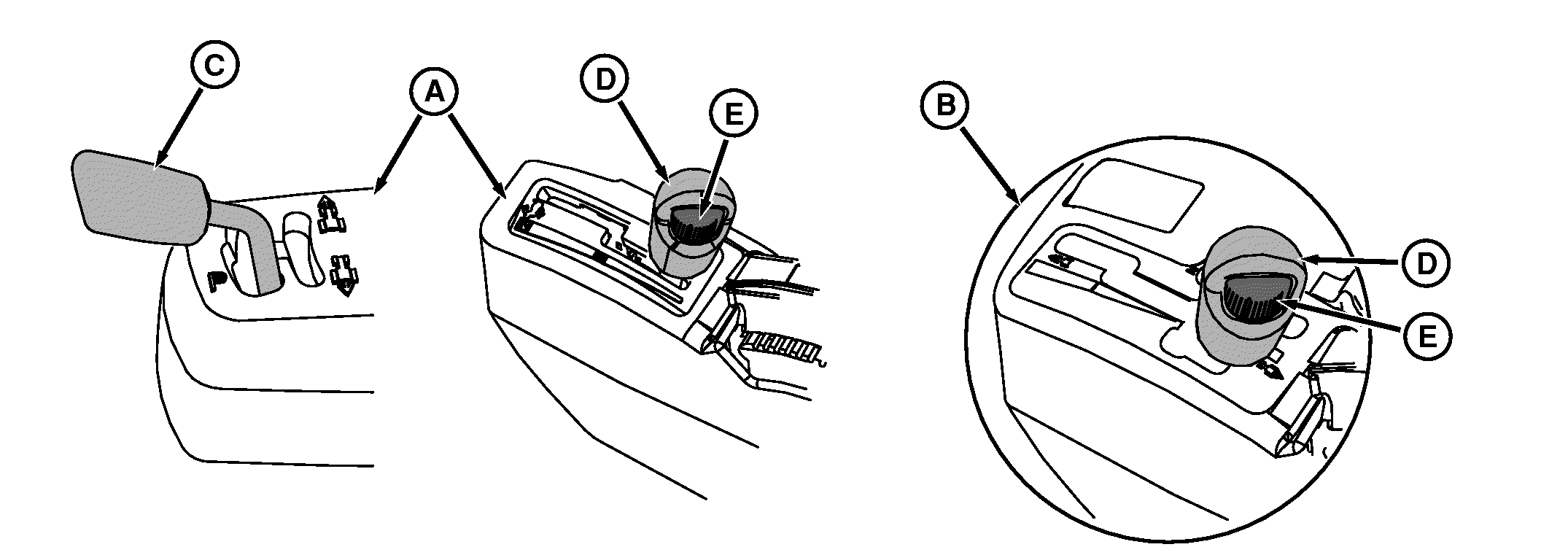

Mandos de la transmisión IVT (Infinitely Variable Transmission)™ /AutoPowr™

A - Controles del inversor del lado izquierdo

B - Inversor derecho

C - Inversor con mando en el lado izquierdo

D - Palanca de control de velocidad

E - Selector de velocidad fijada

Los tractores IVT/AutoPowr están equipados con inversor izquierdo o con inversor derecho. La configuración a la izquierda requiere dos palancas. Primero la palanca del inversor del lado izquierdo (C), que gobierna el sentido de marcha del tractor, la pos. de estacionamiento y el punto muerto. La segunda palanca es la palanca de control de velocidad (D), que se halla en la consola CommandARM™ y que gobierna la velocidad a que se mueve el vehículo.

La configuración a la derecha consta de una palanca de inversor derecha (B) que se halla en la consola COMMANDARM y que gobierna las funciones de sentido de marcha del tractor, posición de estacionamiento, punto muerto y velocidad del vehículo.

Todos los tractores tienen dos gamas de velocidad variable en sentido de avance. Los tractores equipados con inversor al lado izquierdo disponen también de dos gamas de velocidades para retroceso. Los tractores equipados con inversor derecho disponen sólo de una gama de velocidad en marcha atrás.

Las velocidades fijadas son las máximas velocidades del vehículo en cada banda. La palanca de control de velocidad se deberá empujar hasta el tope en su ranura y a plena aceleración. Para ajustar las velocidades fijadas, gire el selector de velocidad fijada (E). Si se gira a la derecha, aumenta la velocidad. Si se gira a la izquierda, disminuye la velocidad.
