Luces programables

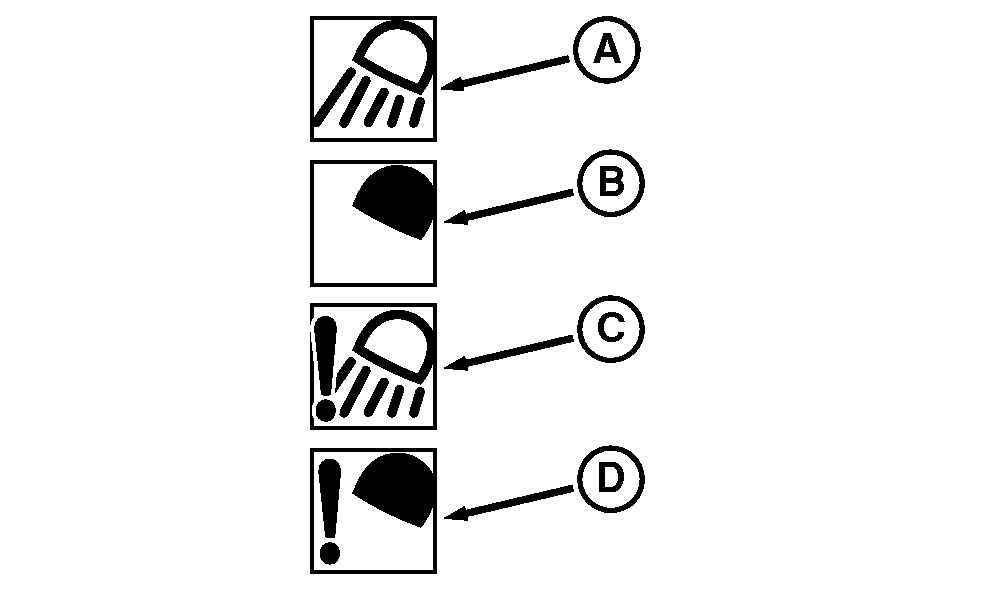

Las luces programables pueden aparecer en cuatro modos, como se muestra a continuación:

RXA0101485-UN-02APR09

A - Luz programada ON (encendida)

B - Luz programada APAGADA

C - Luz programada ENCENDIDA, ha fallado

D - Luz programada APAGADA, ha fallado

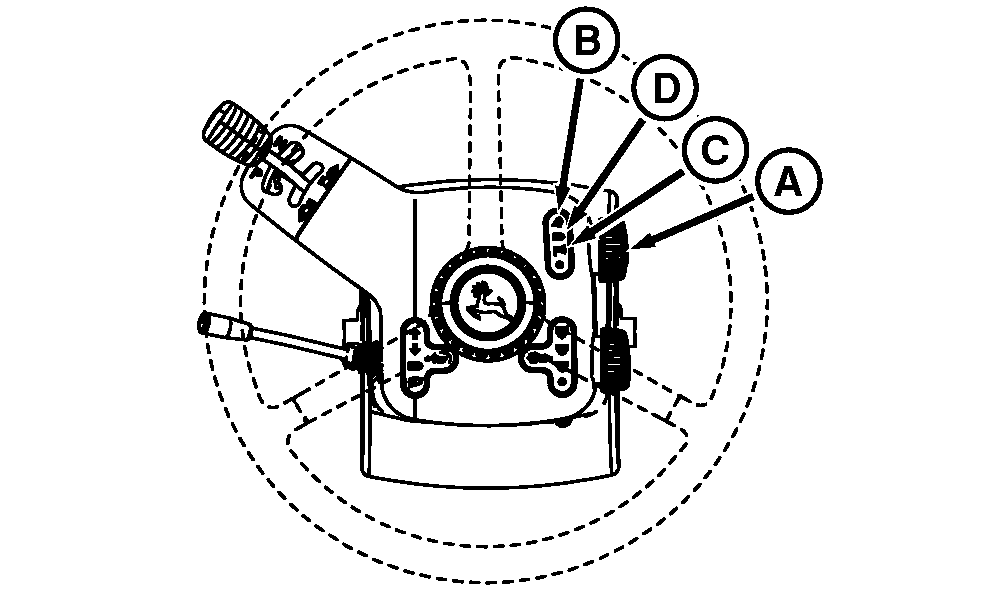

RXA0098075-UN-18DEC08

Volante

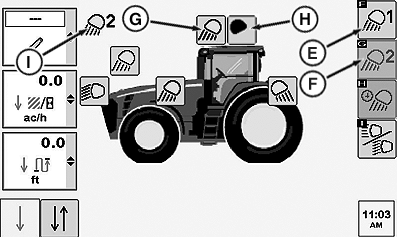

RXA0104740-UN-22SEP09

Pagina de luces de la consola COMMANDCENTER

A - Selector

B - Faros de trabajo

C - Luces de población

D - Faros de carretera

E - Tecla programable de posición de campo 1

F - Tecla programable de posición de campo 2

G - Luz encendida

H - Luz apagada

I - Indicador de pos. de campo

El funcionamiento de todos los faros de trabajo de cristal difusor transparente se puede programar usando los interruptores de luces del volante de la dirección y las páginas de los controles CommandArm. Véase Identificación de faros de carretera y de trabajo con indicadores de CommandCenter™ si se desea obtener más información sobre las luces y los indicadores de pantalla.

La pantalla de luces se muestra durante 10 segundos cada vez que se cambia la posición del interruptor de luces a un ajuste programado. Si no se realizan cambios, la pantalla regresa a la última ventana visualizada. Los indicadores de las luces cambian de negro a blanco cuando están programados como activados.

En la posición OFF, todas las luces de cristal difusor están programadas como APAGADAS (indicadores negros). Los cambios que se realicen en el ajuste ENCENDIDO/APAGADO (ON/OFF) se hacen efectivos de inmediato.

Colocar el botón selector (A) en la posición deseada y observar la página de CommandCenter. La tecla programable de posición de campo 1 (E), controla las luces de posición de campo 1. La tecla programable de posición de campo 2 (E), controla las luces de posición de campo 2. Al seleccionar las luces por separado se muestra en pantalla el símbolo de conectado (G) y desconectado (H). El indicador de posición de trabajo (I) indica la posición de trabajo actual. Es posible programar cada posición de trabajo para que regule el funcionamiento de determinadas luces de cristal difusor.

Si mientras la máquina está trabajando, el operador pulsa la opción de faros de trabajo 1 (A) o faros de trabajo 2 (B), podrá ver momentáneamente (durante 3 segundos) las luces correspondientes programadas como encendidas antes de que el sistema regrese en forma automática a la página abierta antes en el COMMANDCENTER.

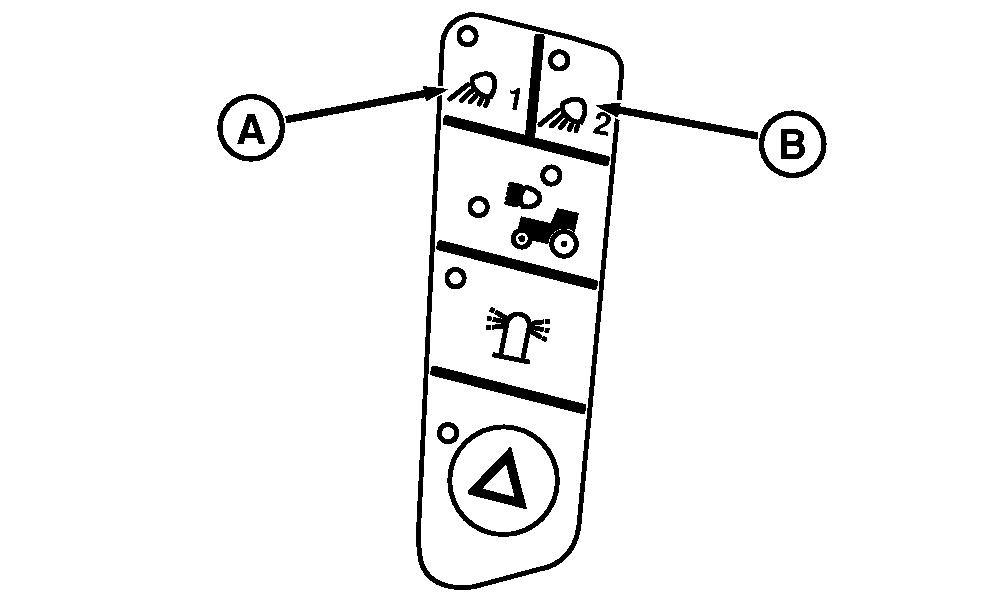

RXA0103507-UN-15JUN09

Botones de los faros de trabajo de los controles CommandArm

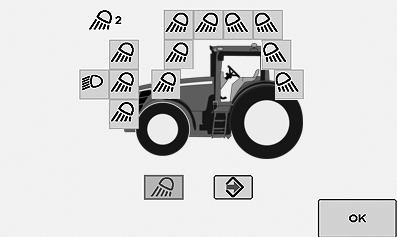

RXA0100801-UN-25FEB09

Vista rápida de todas las luces conectadas del tractor

A - Faros de trabajo 1

B - Faros de trabajo 2

Se adjunta un diagrama que permite reconocer las luces programables y saber dónde están ubicadas.

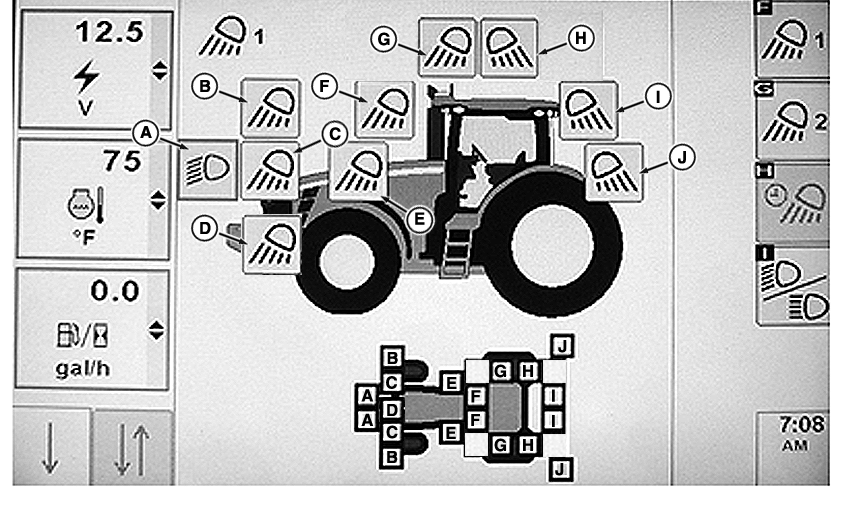

RXA0103170-UN-03JUN09

Pagina de luces del CommandCenter

A - Faros de carretera

B - Luces delanteras exteriores

C - Luces delanteras interiores

D - Foco central (opcional)

E - Faros centrales

F - Focos delanteros opcionales del interior del techo

G - Parte lateral delantera del techo

H - Parte lateral trasera del techo

I - Parte interior trasera sobre el techo

J - Proyector de guardabarros trasero
