Funcionamiento del cambio automático PowerShift (APS)

RXA0103941
RXA0103941-UN-24JUL09

Botón de acceso directo a la transmisión

RXA0104069
RXA0104069-UN-24JUL09

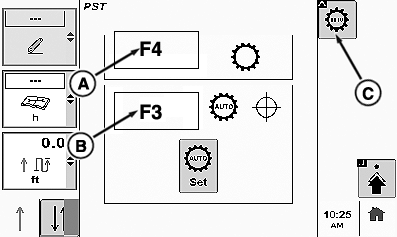

Página PST

RXA0104068
RXA0104068-UN-24JUL09

Cuadro desplegable

A - Caja de engranajes actual

B - Caja de engranajes definida

C - Tecla programable de APS

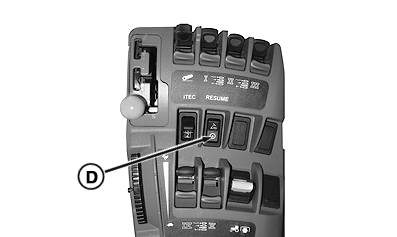

D - Interruptor de reanudación

La transmisión automática (APS) cambia las marchas de forma que el régimen del motor se mantenga constante. La APS no cambiará a una marcha mayor a la elegida como máxima. La unidad de control determina los puntos de cambio según la posición del acelerador, el régimen del motor y la carga impuesta al motor.

Configuración de la APS

  1. Seleccionar Transmisión.

  2. Ponga el tractor en una marcha de avance. La marcha seleccionada aparece en la caja de engranajes actual (A).

  3. Cuando el tractor se desplace hacia adelante en la marcha seleccionada, seleccionar la tecla programable de APS (C) para activar el APS. La marcha actual aparece en la caja de engranajes actual y en la caja de engranajes definida (B).

  4. En este momento la transmisión puede cambiarse a otra marcha.

  5. Seleccione el interruptor de reanudación (D) y la transmisión se situará por defecto en la marcha definida.

  • Acelerar el motor al máximo.
  • Seleccionar la máxima marcha de avance.
  • Pulse el interruptor de AJUSTE SET. Se encenderá la luz testigo de la APS. La APS cambia automáticamente a marchas inferiores o superiores según varíe el régimen del motor o la carga.
  • Cuando se haga uso del modo automático de PowerShift (APS).

Si se cambia de marcha manualmente, se inhabilitará el modo automático APS. Presionar el botón de transmisión automática PowerShift reinicia el control de los cambios a la APS.

Si se pisa el pedal del embrague, se interrumpe pero no se anula el funcionamiento de la APS. El modo automático APS volverá a estar activo cuando se deje de pisar el pedal del embrague.

NOTA: El modo automático APS puede programarse en el control iTEC™

El sistema APS se anulará si el operador cambia a otra marcha o si mete punto muerto o posición de retroceso con la palanca del inversor.

iTEC es una marca comercial de Deere & Company

OURX935,0000151-63-20101109
