Funciones de iTEC

RXA0101584-UN-02APR09

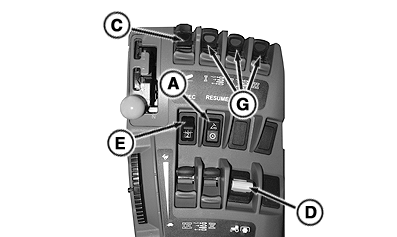

CommandARM™

RXA0101583-UN-02APR09

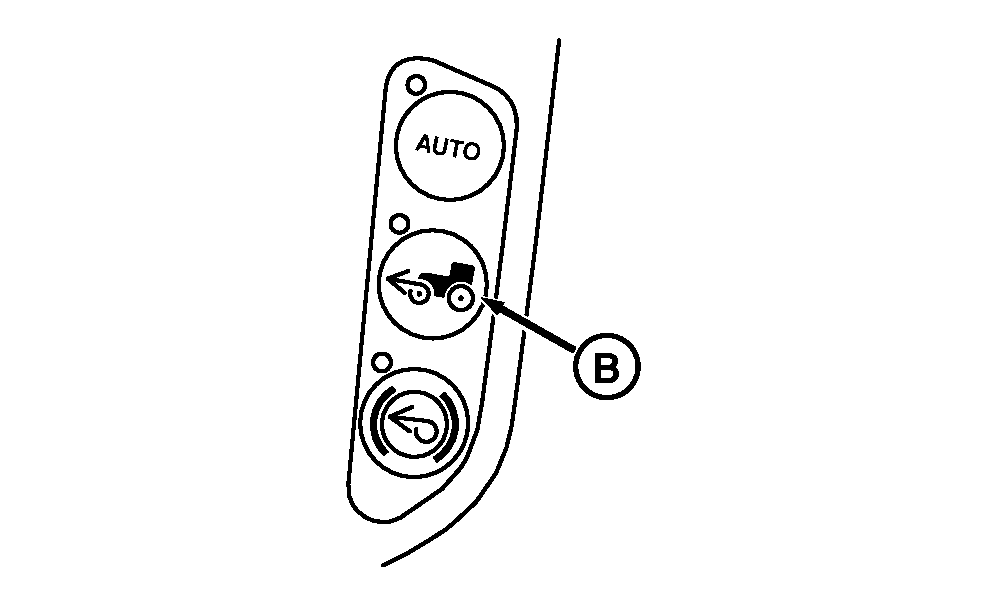

Botón de la tracción delantera

RXA0104008-UN-30JUL09

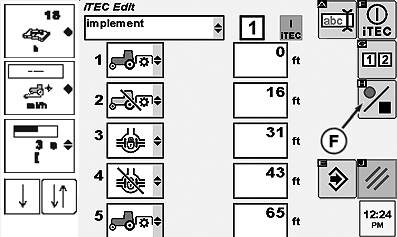

Tecla programable Grabar/Reproducir

A - Selector del cambio automático PowerShift

B - Botón de la tracción delantera

C - Palanca de elevación/descenso del enganche

D - Palanca de la TDF

E - Botón de secuencias

F - Tecla programable Grabar/Reproducir

G - Palancas de VCS

El control inteligente de todo el equipo (iTEC) sirve para combinar cualquiera de las siguientes funciones y obtener una secuencia que permita ejecutar tareas múltiples tocando un solo botón.

NOTA: La marcha máxima a la cual cambiará el cambio automático APS deberá fijarse cada vez que se arranque el tractor.

El selector de APS (A) puede rehabilitarse durante el modo de GRABACIÓN.

El cambio automático APS se anula si se programa un cambio de marchas en el control iTEC (Ver Funcionamiento de la transmisión automática Powershift en la sección Funcionamiento del tractor.)

El botón de la tracción delantera (B) lo podrá Ud. activar y desactivar durante la ejecución de la secuencia. Este botón sirve para anular una función desde el iTEC.

La palanca de elevación/descenso del enganche (C) puede accionarse para subir o bajar el enganche de aperos durante una secuencia del iTEC.

La palanca de la TDF trasera (D) puede utilizarse para sustituir una función por el iTEC. La palanca debe estar en la posición ACTIVADA para que el iTEC controle el estado de conexión de la TDF.

Para accionar la TDF manualmente, será necesario colocar la palanca de la TDF trasera en pos. DESCONECTADA y luego en pos. CONECTADA.

El interruptor de secuencia (E) inicia o cancela la secuencia del iTEC.

La tecla programable “Grabar/Reproducir” (F) permite programar una secuencia de funciones para iTEC. Pulsándolo una segunda vez, hace que finalice la secuencia de funciones grabadas para la secuencia actual.

Las palancas de las VMD (G) sirven para elevar y bajar los distintos aperos.

NOTA: El modo de aprendizaje requiere que el interruptor de la VMD esté en la posición de retención. El caudal y el tiempo de retención no se grabarán y Ud. podrá por tanto modificarlas en cualquier momento. El tiempo de tope se usa para cancelar las funciones de las VMD.

Durante la ejecución de una secuencia, cualquier ajuste manual de una función provocará que dicha función ya no esté permitida en el control del iTEC y que aparezca un indicador de error en relación con la misma.

El iTEC puede grabar cuatro funciones para las VMD:

• Retención de extensión
• Retención de retracción
• Flotación
• Punto muerto (usado para cancelar las funciones de flotación o tope)

El bloqueo del diferencial puede aplicarse pisando el mando en el suelo, entre el embrague y los frenos, o soltarse pisando los frenos durante una secuencia.

FUNCIONES PROGRAMADAS
Elemento	Función(ones)
Enganche trasero	ELEVACIÓN, DESCENSO, cancelación
Marchas del cambio	Cambio a marcha superior o inferior de avance
VMD (CommandARM™/TouchSet™ solamente)	EXTENSIÓN/RETRACCIÓN/AUTOFLOTACIÓN/PUNTO MUERTO
TDM	Activado/Asistencia al frenado/Auto
Toma de fuerza trasera	CONEXIÓN/DESCONEXIÓN
Bloqueo del diferencial	CONEXIÓN/DESCONEXIÓN
Cambio automático PowerShift (sólo Servotransmisión)	Reanudación
IVT (Infinitely Variable Transmission)™: Fijar velocidad de avance (sólo para transmisión IVT)	Aumentar/Reducir
