Cambio de aceite del motor y del filtro

NOTA: El intervalo de mantenimiento de rodaje inicial con Break-In Plus para un motor reformado o nuevo con camisas de cilindro húmedas debe ser de al menos 100 horas para asegurarse de que las superficies de los casquillos y camisas se hayan ensamblado. El intervalo mínimo de 100 horas se aplica a todos los motores reformados o nuevos. El intervalo de mantenimiento máximo es el mismo que el de las recomendaciones listadas en Intervalos de mantenimiento de aceite motor y del filtro. Para confirmar qué motor está instalado en el tractor, véase Registro del número de serie del motor en la sección 145 de este manual del operador.

Para otros cambios de aceite, véase los Intervalos de cambio de aceite motor y de mantenimiento del filtro para su motor localizados en la sección 90 de este manual del operador.

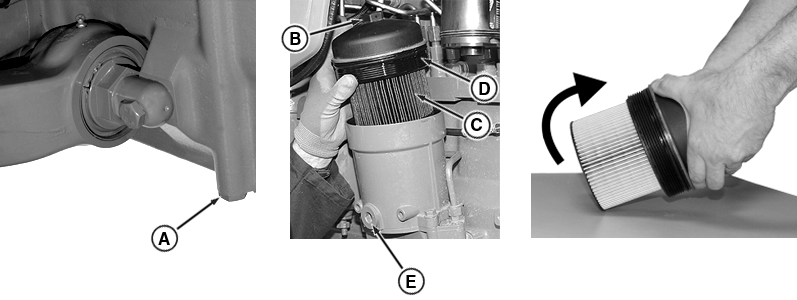

RXA0098558-UN-16JUN08

Vacíe el aceite y sustituya el filtro

A - Tapón de vaciado de aceite del motor

B - Tapa del filtro

C - Filtro

D - Anillo tórico

E - Tapón

1. Haga funcionar el motor unos 5 minutos para que el aceite se caliente y luego pare el motor.
2. Saque el tapón de llenado del motor (en la varilla de nivel). NOTA: La posición del tapón de vaciado puede variar ligeramente según la aplicación.

3. Saque el tapón de vaciado de aceite del motor (A), el cárter de la suspensión independiente mostrada, y vacíe el aceite del cárter mientras el motor está caliente. NOTA: No saque el tapón (E). El aceite regresará por sí mismo al cárter si se ha retirado el filtro.

4. Con una llave de 32 mm desenrosque la tapa (B) del filtro de aceite, según se ilustra, para permitir que el aceite se vacíe al cárter.
5. Retirar la cubierta del filtro con el filtro (C) ensamblado.
6. Sostener la tapa y golpear el filtro contra una superficie sólida para separarlo. Desechar el filtro usado.
7. Retirar el anillo tórico anterior (D) y sustituirlo con el nuevo anillo tórico que se suministra con el nuevo filtro.
8. Presionar el nuevo filtro hacia la cubierta, hasta que se ajuste en su sitio.
9. Inserte la tapa y el filtro en la caja del filtro de aceite. Luego apriete la tapa al par especificado.

   Elemento	Medición	Especificación
   Cubierta de filtro de aceite
   Tapa	Par de apriete	40 Nm (30 lb-ft)

10. Instalar el tapón de vaciado después que el aceite se haya vaciado del cárter.
11. Llene el cárter con un aceite de la viscosidad apropiada para la estación.

    Capacidad del cárter del motor
    	8225R, 8245R, 8270R	8295R	8320R y 8345R
    Tracción a las 2 ruedas y eje de 1300	25 l (26.4 qt)	25 l (26.4 qt)	––
    1500 y eje con TDM	25 l (26.4 qt)	28 l (29.5 qt)	28 l (29.5 qt)

12. Arranque el motor y compruebe si hay fugas.
13. Apagar el motor. Volver a verificar el nivel de aceite.
