Extracción e instalación de la correa del ventilador

1.
   RXA0085938-UN-18JAN06

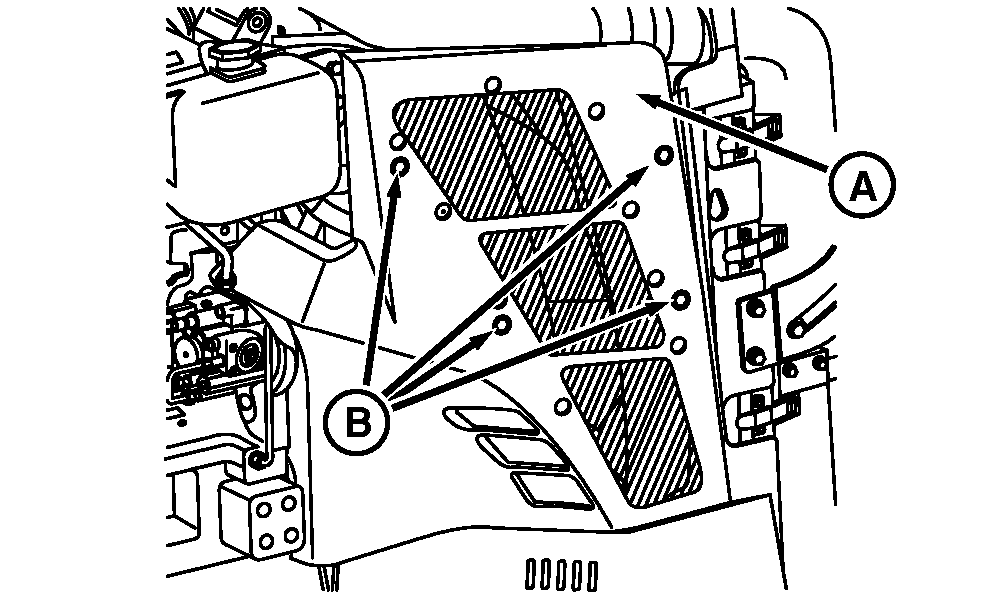

   Extracción del panel lateral delantero


   RXA0096735-UN-20DEC07

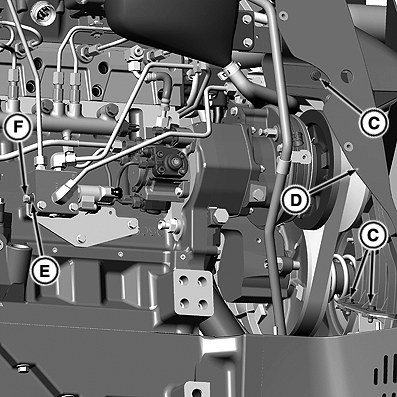

   Purga de aire del conjunto de transmisión

   A - Panel lateral

   B - Tornillos

   C - Tornillos

   D - Panel deflector

   E - Contratuerca

   F - Tornillo de purga

   Levantar el capó.

---




2. Sacar los cuatro tornillos (B) y el panel lateral delantero (A).

3. Retirar los tres tornillos (C) y extraer el panel deflector (D).

   IMPORTANTE: Si se saca el tornillo de purga de aire, se derramará aceite. Aflojar el tornillo de purga sólo lo necesario para que el aceite regrese al depósito (dos vueltas como máximo).

4. Soltar la contratuerca (E) y después el tornillo de purga (F).

5. Retirar el adaptador (A) del orificio del respiradero y luego sacar el tornillo de mantenimiento (B) del agujero de almacenamiento.

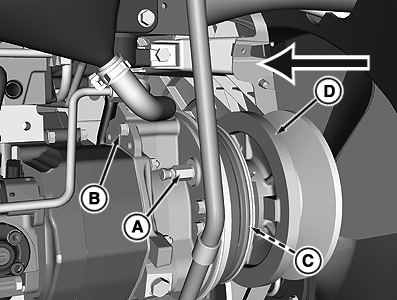

   RXA0096736-UN-24JUL08

   Arrastre de la polea interna hacia atrás

   A - Adaptador del respiradero

   B - Tornillo de mantenimiento

   C - Placa del pistón

   D - Polea trasera

---




6. Introducir el tornillo de mantenimiento a través del orificio del respiradero en la placa del pistón (C) y enroscarlo en el alojamiento de la polea interna.

7. Apretar para tirar cuidadosamente de la polea trasera (D) hacia atrás hasta que haga tope.

   NOTA: El tapón de purga debe cerrarse para que se aplique la tensión correcta a la correa al arrancar el tractor.

8. Cerrar el tapón de purga, apretar con el valor especificado y apretar la contratuerca.

   Elemento	Medición	Especificación
   Tornillo de purga	Par de apriete	25 N·m 221 lb-in.

   El tractor puede estar equipado con una transmisión de ventilador de tres o de seis tornillos.


   RXA0108318-UN-23JUN10

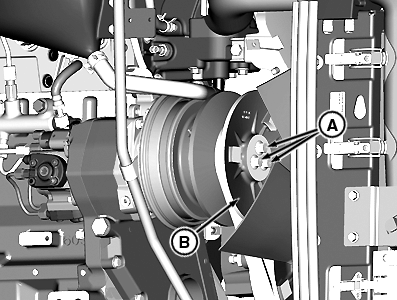

   Extracción de tornillos y polea externa para poleas de tres tornillos


   RXA0111804-UN-28OCT10

   Extracción de tornillos y polea externa para poleas de seis tornillos

   A - Tornillos

   B - Polea externa

---




9. Sacar los tornillos (A).

   IMPORTANTE: Al hacer palanca hacia adelante en la polea externa (B), asegurarse de no dañar las superficies de contacto con la correa en la polea.

10. Hacer palanca de manera uniforme para retirar la polea del eje.

11. Retirar la correa a través de la abertura entre el ventilador y el cubo.

12. Desechar la correa usada.

13. Instalar la correa (A) nueva entre el ventilador y el cubo del ventilador.


    RXA0108320-UN-22JUN10

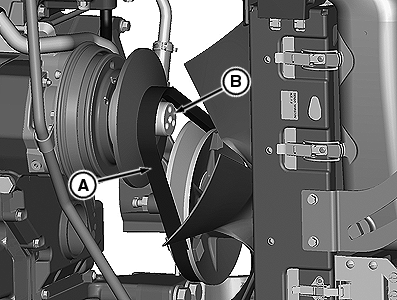

    Instalación de correa sobre eje de tres tornillos


    RXA0095841-UN-29AUG07

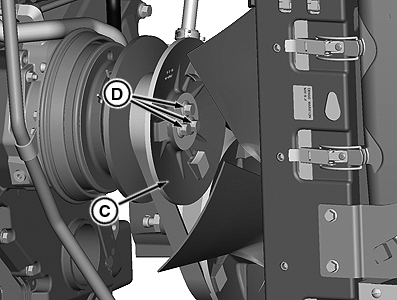

    Instalación de polea delantera y tres tornillos


    RXA0111805-UN-28OCT10

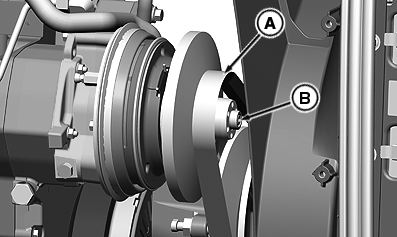

    Instalación de correa sobre eje de seis tornillos


    RXA0111806-UN-28OCT10

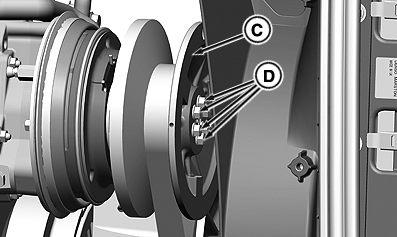

    Instalación de polea delantera y seis tornillos

    A - Correa

    B - Eje de transmisión

    C - Polea delantera

    D - Tornillos

---




14. Colocar la correa con cuidado sobre el eje de transmisión (B) y contra la polea trasera.

    IMPORTANTE: Al instalar la polea delantera (C), asegurarse de que la correa permanezca floja y que no esté pinzada entre las poleas.

    Limpiar las superficies de contacto de la polea delantera y el eje.

15. Instalar la polea delantera.

16. Apretar los tornillos (D) al valor especificado.

    Elemento	Medición	Especificación
    Polea de transmisión de tres tornillos a transmisión
    Tornillos	Par de apriete	130 Nm (96 lb-ft)
    Polea de transmisión de seis tornillos a transmisión
    Tornillos	Par de apriete	37 Nm (27 lb-ft)

17. Asegurarse de que el tornillo de purga esté cerrado y la correa siga floja entre las poleas.

    IMPORTANTE: Si el tornillo de mantenimiento se deja en el orificio del respiradero, no se podrá ajustar el ventilador, provocando el sobrecalentamiento del tractor.


    RXA0097840-UN-25APR08

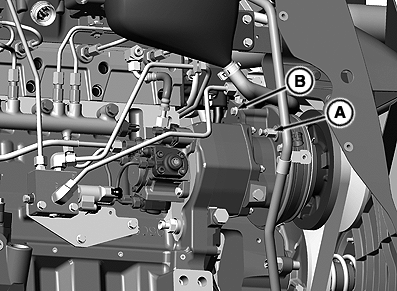

    Devolución del adaptador al orificio del respiradero y del tornillo de mantenimiento al orificio de almacenamiento

    A - Adaptador del respiradero

    B - Tornillo de mantenimiento

---




18. Retirar el adaptador del respiradero (A) del orificio de almacenamiento y el tornillo de mantenimiento (B) del orificio del respiradero.

19. Instalar el adaptador del respiradero en el agujero del respiradero y el tornillo de mantenimiento en el orificio de almacenamiento. Apretar con el valor especificado.

    Elemento	Medición	Especificación
    Tornillería del conjunto de transmisión del ventilador
    Adaptador del respiradero	Par de apriete	24 Nm (18 lb-ft)
    Tornillo de mantenimiento	Par de apriete	13 Nm (9 lb-ft)

20. Instalar el panel deflector y la protección delantera derecha, y apretar según se especifica.

    Elemento	Medición	Especificación
    Tornillos del panel deflector
    Tornillo	Par de apriete	20 Nm (15 lb-ft)

21. NOTA: Al arrancar el motor con la correa floja entre poleas, la correa se saldrá del surco entre poleas. La correa se colocará correctamente ella misma unos segundos después de arrancar el motor.

    Arrancar el motor y dejarlo en funcionamiento al ralentí durante 15 segundos. Apagar el motor.

22. Retirar la protección delantera derecha y asegurarse de que la correa está situada correctamente entre las poleas.

    ATENCIÓN: Mantener las manos alejadas de las paletas del ventilador descubiertas. Las paletas tienen bordes afilados que podrían causar lesiones.

23. Instalar el panel lateral delantero derecho.
