Mantenimiento y conexión del seguro para conectar racores STC®

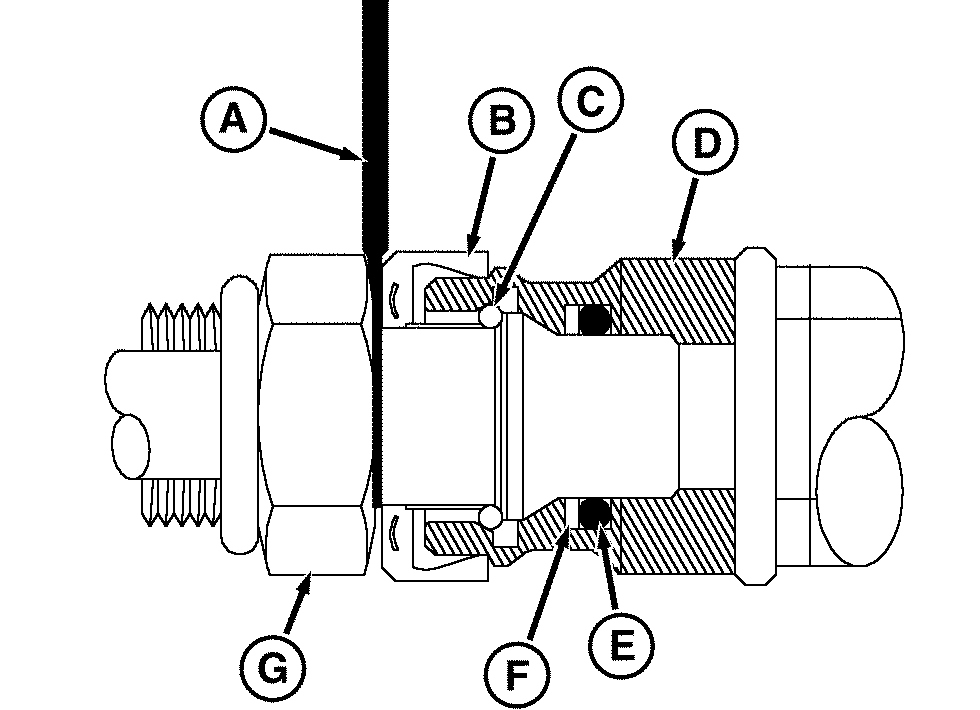

RXA0080095-UN-31MAR05

A - Herramienta JDG1885 STC

B - Anillo de liberación

C - Anillo de retención

D - Extremo hembra (racor de enganche)

E - Anillo tórico

F - Anillo de refuerzo

G - Extremo macho (racor de enganche)

ATENCIÓN: No desconecte el racor de enganche si está bajo presión. Si olvida aliviar la presión antes de desconectar el racor, es posible que sufra lesiones personales o cause daños al equipo.

1. NOTA: Los racores a presión se usan en tuberías de acero y conexiones de mangueras, disponiéndose de varios tamaños. La herramienta JDG1885 STC (A) ha sido diseñada como distanciador para mover el anillo de liberación (B) hacia dentro, lo que hace que se suelte el anillo de retención (C). La herramienta JDG1885 STC podrá adquirirla en su concesionario John Deere.

   IMPORTANTE: No use herramientas para separar los racores haciendo palanca. Si se hace palanca con una herramienta, puede dañarse el racor o la herramienta.

   Inserte la herramienta correcta STC entre el anillo de liberación y el racor.

2. Retire la manguera o la tubería del conector.

   NOTA: Si el anillo de retención (C), el de empuje (F) o el anillo tórico (E) están dañados, pida el kit de recambio a su concesionario John Deere y cambie estos tres elementos.

Antes de conectar el seguro de conexión de racores:

1. Compruebe si hay mellas, arañazos o manchas en las superficies de contacto.

2. Compruebe si hay daños o desgaste en el anillo tórico, el anillo de empuje y el anillo de retención.

3. Asegúrese de que el extremo hembra (D) y el extremo macho (G) estén limpios y libres de contaminantes.

4. Asegúrese de que el anillo de liberación (B) esté en el racor de extremo macho.

5. Empujar las mitades del adaptador una contra la otra hasta que se escuche un chasquido y se sienta un tope firme.

6. Tire hacia atrás de la manguera para comprobar que las dos mitades del racor estén bien unidas la una a la otra.
