Sustitución de la correa de transmisión auxiliar

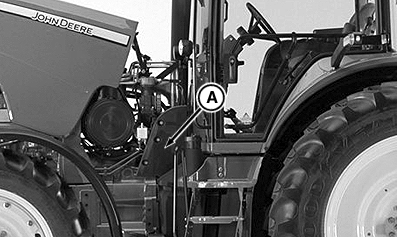

RXA0078781-UN-01FEB05

Guardacorrea auxiliar del lado izquierdo

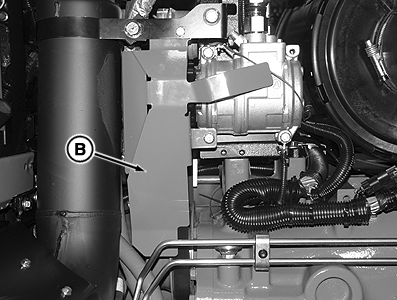

RXA0081517-UN-13JUN05

Guardacorrea auxiliar del lado derecho

A - Protección izquierda

B - Protección derecha

1. Abra el capó. Saque las protecciones izquierda (A) y derecha (B).

2. IMPORTANTE: Durante la extracción mantenga la correa tensada.

   Inserte un extractor de cuadradillo de 1/2" en el agujero cuadrado (A) del brazo tensor (B).

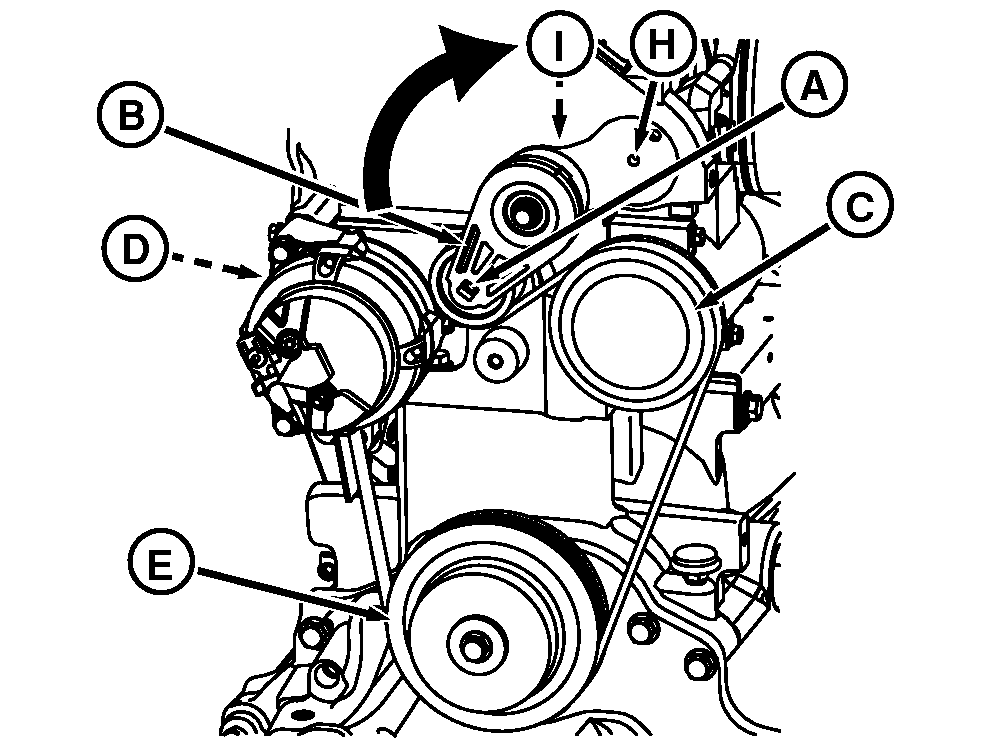

   RXA0085936-UN-18JAN06

   Correa de transmisión auxiliar instalada en tractor sin frenos neumáticos

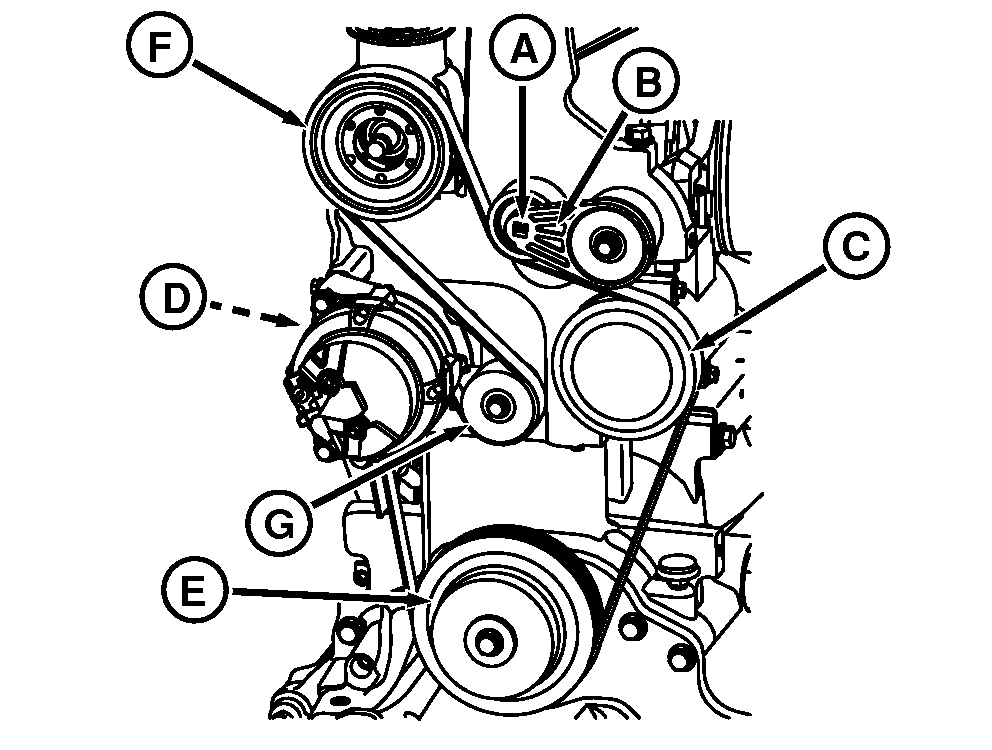

   RXA0085937-UN-18JAN06

   Correa de transmisión auxiliar instalada en tractor con frenos neumáticos

   A - Agujero cuadrado

   B - Brazo tensor

   C - Polea del aire acondicionado

   D - Polea de alternador

   E - Polea de transmisión auxiliar

   F - Polea del freno neumático

   G - Polea tensora intermedia

   H - Agujero de montaje del brazo tensor

   I - Agujero de montaje del brazo tensor

---




3. Empuje hacia arriba el asa de la herramienta para destensar la correa de transmisión.

4. Retire la correa de la polea (C) del aire acondicionado.

   NOTA: Los tractores con frenos neumáticos tienen un brazo tensor montado en el agujero (H). Los tractores sin frenos neumáticos tienen un brazo tensor montado en el agujero (I).

5. Sólo tractores con frenos neumáticos: retire la correa de la polea (F) del freno neumático y la polea tensora (G).

6. Saque la correa de la polea del alternador (D).

   NOTA: El espacio entre la polea de transmisión auxiliar y el bastidor del tractor es mínimo.

7. Saque la correa de la polea de transmisión auxiliar (E).

8. Deseche la correa usada.

   NOTA: El espacio entre la polea de transmisión auxiliar y el bastidor del tractor es mínimo. Procure no dañar la nueva correa al instalarla.

9. Instale la nueva correa en la polea de transmisión auxiliar, después en la polea del alternador.

10. En los tractores con frenos neumáticos: instale la correa en la polea del freno neumático y la polea tensora.

11. Instale la correa en la polea del aire acondicionado.

12. Retire el extractor con punta de 1/2", dejando tensa la nueva correa.

13. Instale la protección y cierre el capó.
