Enfoque de faros principales

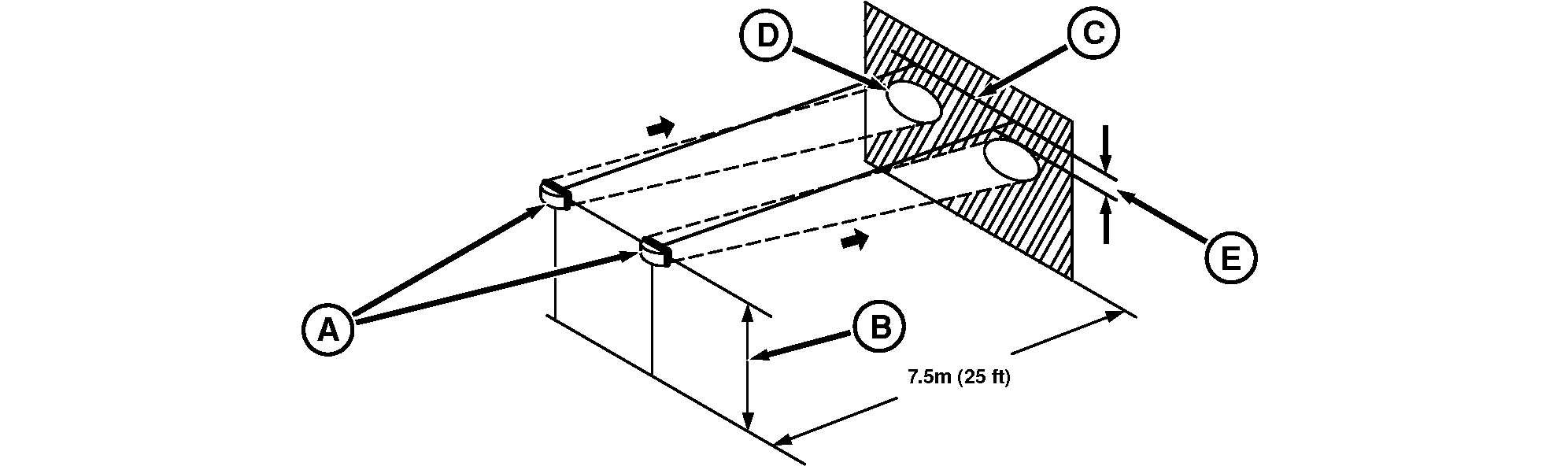

RXA0086628-UN-13FEB06

A - Faros principales

B - Distancia desde el centro del faro principal hasta el suelo

C - Línea horizontal en la pared

D - Borde del área luminosa

E - 10% de la distancia (B)

1. Estacione el tractor sobre una superficie nivelada con los faros (A) a 7,5 metros (25') de una pared vertical.

2. Mida la distancia (B) del centro de un faro al suelo.

3. Trace una línea horizontal (C) en la pared a la misma altura sobre el suelo que la altura (B).

4. Conecte las luces cortas de cruce y observe las zonas brillantes en la pared.

5. Ajuste los faros de modo que el límite superior de la zona iluminada (D) se encuentre al menos una décima parte de la distancia (B) por debajo de la línea (C).
