Conversión del enganche—Acoplador rápido convertible

1. Para algunas aplicaciones de filas y anchos de vía estrechos, el enganche tiene que convertirse a la categoría 3N. El enchufe rápido puede convertirse a categoría 3 o categoría 3N. Usar la categoría 3 siempre que sea posible, especialmente para cargas pesadas.

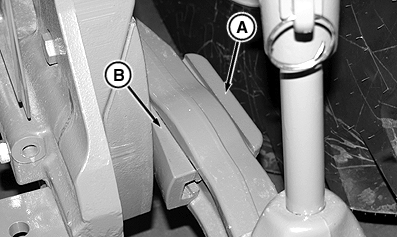

   RXA0085783-UN-10JAN06

   Distanciador y amortiguador

   A - Distanciador

   B - Amortiguador

   Instalar el espaciador (A) en la parte exterior de la barra de tiro para la categoría 3N.

   IMPORTANTE: Si se convierte el enganche a la categoría 3N, el distanciador (A) del bloque estabilizador deberá montarse en la parte exterior de la barra de tiro para evitar dañar el equipo.

---




2. Ajustar el amortiguador (B) para minimizar el espacio libre.

3. Apretar firmemente la tuerca.

4.

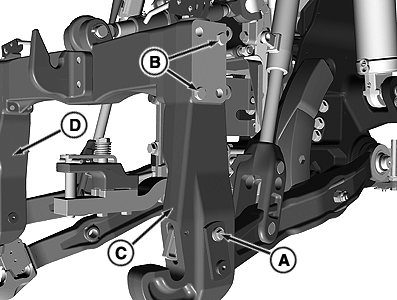

   RXA0098644-UN-28JUL08

   Acoplador rápido


   RXA0085782-UN-10JAN06

   Acoplador rápido

   A - Tornillos de retención

   B - Tornillos

   C - Miembro izquierdo

   D - Miembro derecho

   E - Presilla en C y pasador

   F - Tornillo

   Sostener la parte central del enchufe rápido. Saque los tornillos retenedores (A) y los bulones de la barra de tiro. Saque los tornillos (B) del miembro lateral.

---




5. Intercambiar los miembros laterales del enchufe rápido. Poner el miembro izquierdo (C) en el extremo derecho y el miembro derecho (D) en el izquierdo. Apretar los tornillos a 320±64 Nm.

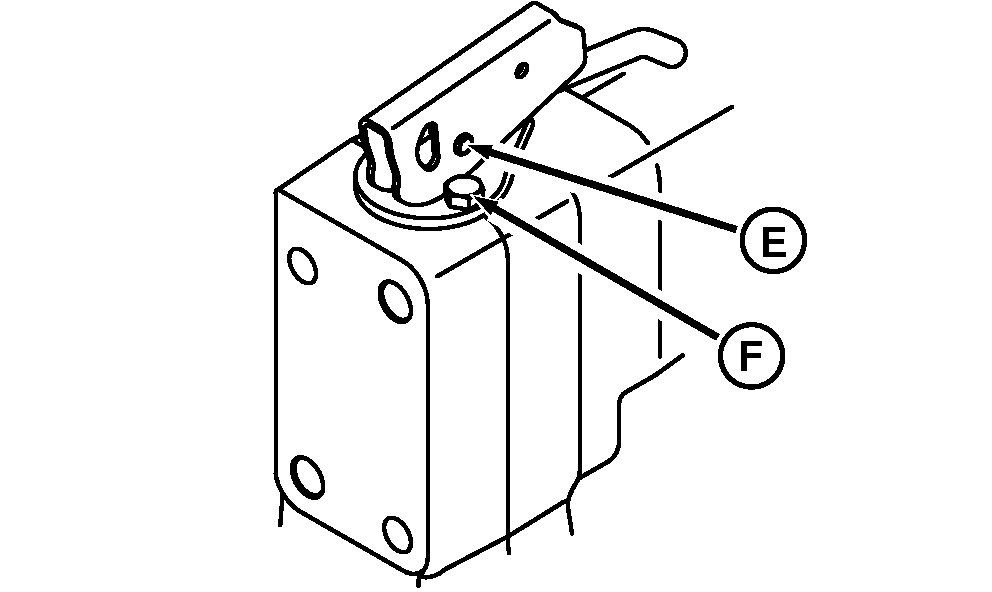

6. Desconectar las palancas de bloqueo sacando la presilla en C y el pasador (E).

7. Sacar el tornillo (F) de la placa de desgaste y darle la vuelta de modo que la pestaña quede hacia el interior.

8. Instalar los tornillos y apretarlos firmemente.

9. Volver a conectar las palancas.
