Colocación de escalones y pasamanos

RXA0085751-UN-09JAN06

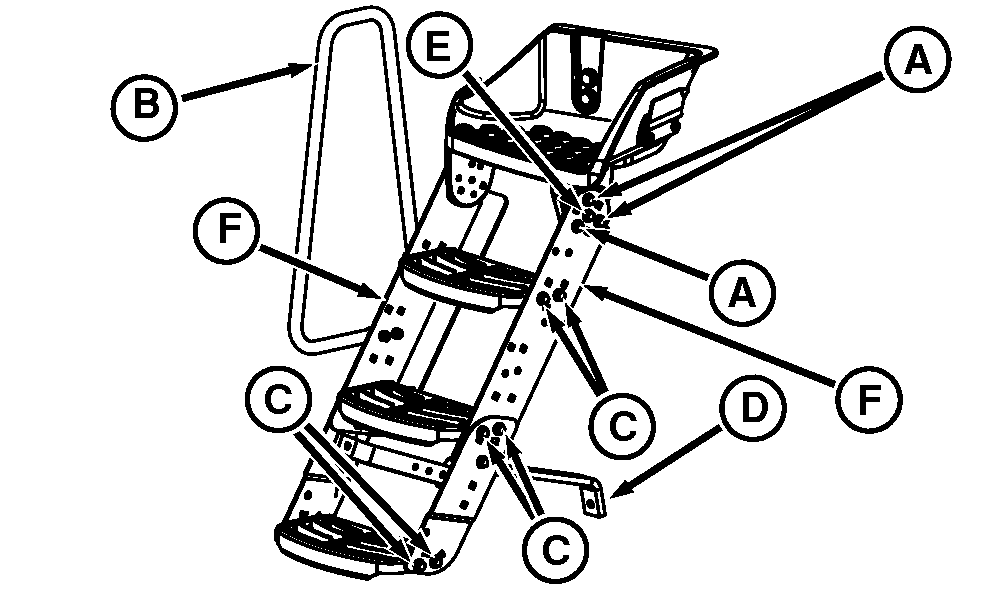

Pasamanos y escalones anchos

RXA0085753-UN-09JAN06

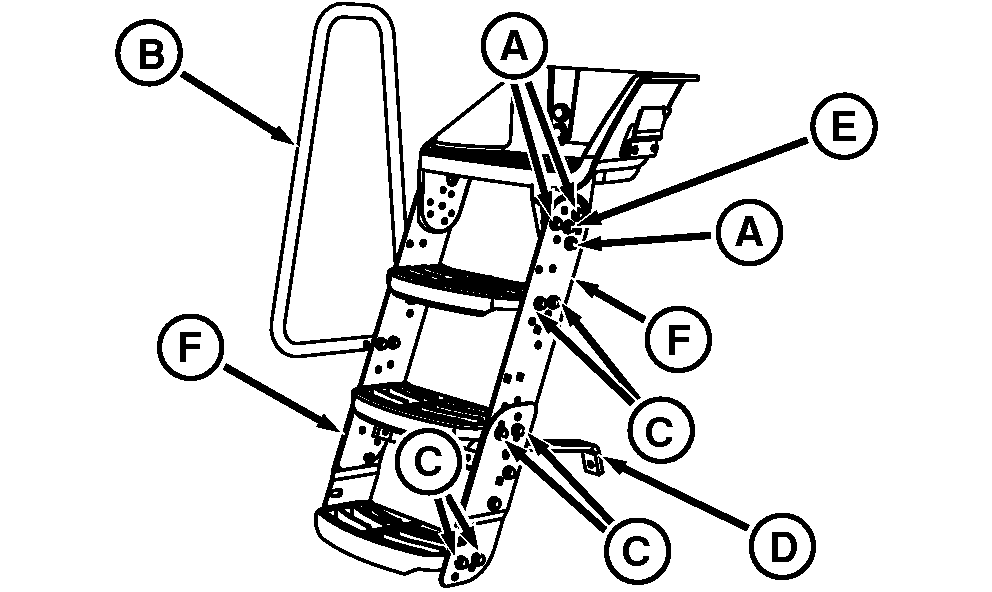

Pasamanos y escalones angostos

A - Tornillos de ángulo de escalón

B - Pasamanos

C - Tornillos de posicionamiento de peldaños

D - Bridas

E - Tornillo central

F - Paneles laterales

Escalones

NOTA: El conjunto de escalones se puede ajustar tanto en posición ancha como angosta. Para posicionar los escalones de forma ancha, utilizar los orificios redondos en los paneles laterales (F) para colocar cada escalón y pasamanos. Para los escalones angostos, usar los agujeros cuadrados de los paneles laterales.

No retirar el perno central (E). La instalación de la escalera puede cambiar de posición estando fijada mediante el perno central, lo que facilita la alineación de los agujeros para pernos.

Cambiar el ángulo del conjunto de escalones retirando los tornillos (A). Usando el perno central, mover los escalones hasta la nueva posición e instalar los pernos.

Usar el perno de fijación de escalones (C) para ajustar cada uno de los escalones de forma que coincidan con el ángulo del conjunto de la escalera.

Pasamanos

El pasamanos (B) debe colocarse junto con los escalones.

Bridas

Girar la brida (D) para cambiar de posición el escalón.

Apretar los tornillos al par de apriete especificado tras colocar correctamente los escalones, el pasamanos y las bridas.

Elemento	Medición	Especificación
Tornillos	Par de apriete	73 Nm (54 lb-ft)
