Conversión de la categoría 4 Ganchos inferiores del acoplador rápido convertible

ATENCIÓN: Para convertir el acoplador sírvase de un dispositivo elevador adecuado. De no hacerlo, se corre el riesgo de sufrir lesiones.

NOTA: Es recomendable que un ayudante alinee los componentes durante la conversión.

Si tienen que usarse ganchos inferiores de categoría 4 en aperos de categoría 3, se deberán montar casquillos en los pasadores de la categoría 3. Dichos casquillos están disponibles en el concesionario John Deere™.

1. NOTA: Los ganchos inferiores no llevan marcas para lado derecho o izquierdo. No los cambie de un lado al otro.

   Sostenga el bastidor del acoplador rápido (A).

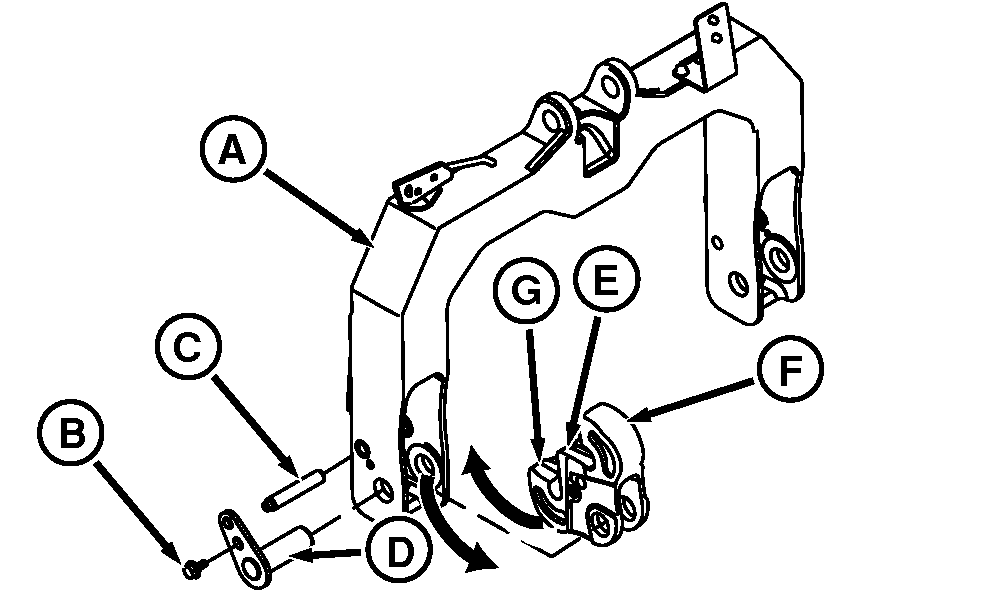

   RXA0085785-UN-10JAN06

   Conversión de ganchos inferiores

   A - Bastidor del acoplador rápido

   B - Tornillo

   C - Retención

   D - Pasador

   E - Gancho inferior

   F - Gancho de categoría 3

   G - Gancho de categoría 4N

---




2. Retirar el perno (B).

3. Saque la retención (C) y el bulón (D).

   NOTA: Como el gancho inferior (E) es de cat. 3 (F) en un extremo y de cat. 4N (G) en el otro, puede usarse para ambas categorías (3 y 4N) con sólo dale la vuelta a los extremos.

4. Saque el gancho inferior girándolo hacia abajo y hacia la parte trasera del acoplador, después deslice el gancho fuera de la parte delantera del mismo.

5. Instale el gancho inferior con el extremo que se desee mirando hacia fuera. En el orden inverso al desmontaje, gírelo hacia arriba y hacia dentro.

6. Instale el bulón, el retenedor y el tornillo. Apriete al par especificado.

   Elemento	Medición	Especificación
   Tornillos del gancho inferior	Par de apriete	100 Nm (74 lb-ft)
