Apriete de tornillos de ruedas delanteras con TDM y suspensión independiente ILS

RXA0085839-UN-11JAN06

RXA0085840-UN-11JAN06

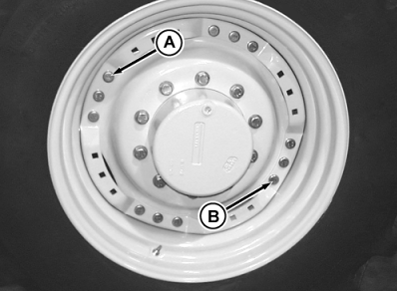

A - Agujero de ajuste apretado de disco a la llanta

B - Agujero de ajuste con ranura de disco a la llanta

C - Agujero de ajuste estrecho de disco a cubo

D - Agujero de ajuste alargado de disco a cubo

ATENCIÓN: Evite la posibilidad de lesiones personales. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, el equipamiento podría resultar dañado y las personas sufrir lesiones. Los tornillos de rueda son de importancia crítica y es necesario volverlos a apretar repetidamente.

NOTA: Los círculos de tornillos interior y exterior del disco tienen un agujero de ajuste apretado y uno alargado separados 180° entre sí para mejorar el centrado de la rueda.

Disco de rueda a la llanta

Instale un tornillo en el agujero de ajuste estrecho (A) y apriételo a mano.

Instale un tornillo en el agujero alargado (B) y apriételo a mano.

Coloque y apriete a mano los tornillos que sujetan el disco de rueda a la llanta.

Siguiendo un orden en cruz, apriete todos los tornillos entre disco y llanta de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Tornillos entre disco y llanta	Par de apriete	310 Nm (230 lb-ft)

Conduzca el tractor 100 metros (110 yd) y vuelva a apretar los tornillos.

Apriete nuevamente a las 3 HORAS y 10 HORAS.

Disco de rueda a cubo

Instale el tornillo en el agujero de ajuste estrecho (C) y apriételo a mano.

Instale el tornillo en el agujero alargado (D) y apriételo a mano.

Coloque y apriete a mano los tornillos que sujetan el disco de rueda al cubo.

Utilizando el modelo en forma de estrella, apriete los tornillos del disco al cubo para mantener el par de apriete.

Elemento	Medición	Especificación
Tornillos de disco a cubo	Par de apriete	600 Nm (445 lb-ft)

Conduzca el tractor 100 m (110 yd) y vuelva a apretar los tornillos.

Apriete de nuevo a las 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
