Determinación del tipo de llanta—Neumáticos delanteros

RXA0085843-UN-11JAN06

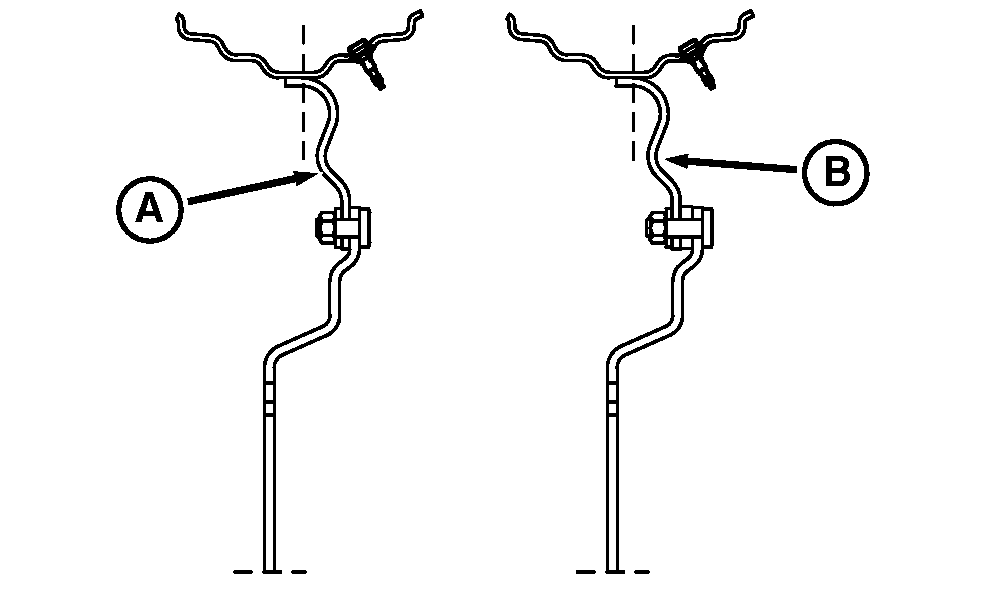

Identificación de Llantas

A - Llanta de ocho posiciones

B - Llanta de dieciséis posiciones

La rueda de dieciséis posiciones se identifica por el uso de un espaciador en la junta atornillada entre la llanta y el disco. El espaciador puede estar ubicado ya sea debajo de la tuerca y arandela, o entre el disco y la brida de la llanta.

NOTA: La llanta de ocho posiciones utiliza tornillería M16 y la llanta de dieciséis posiciones utiliza tornillería M22 en la junta embridada entre disco y llanta. El par de apriete especificado para la tornillería M16 es de 300 N·m (225 lb-ft) y para la tornillería M22 es de 600 N·m (445 lb-ft).
