Uso de los bloques estabilizadores

Para reducir al mínimo el movimiento lateral del enganche, instale los bloques estabilizadores (A) en la posición inferior.

RXA0052493-UN-28MAR01

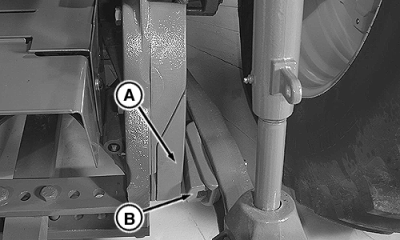

Bloques estabilizadores en posición inferior

RXA0090041-UN-04AUG06

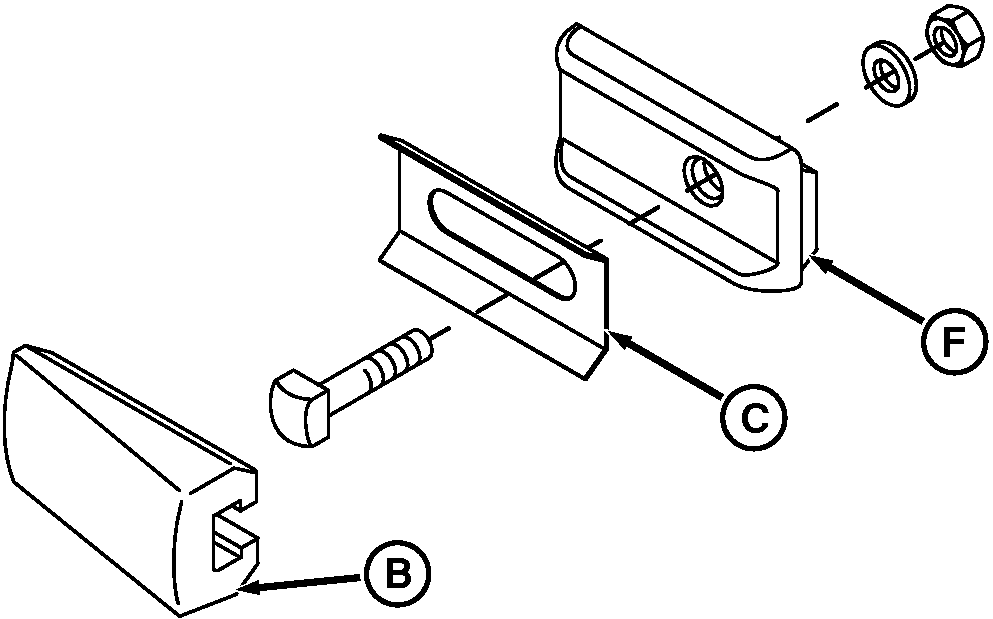

Instalación del suplemento entre el amortiguador y el distanciador

RXA0089661-UN-04AUG06

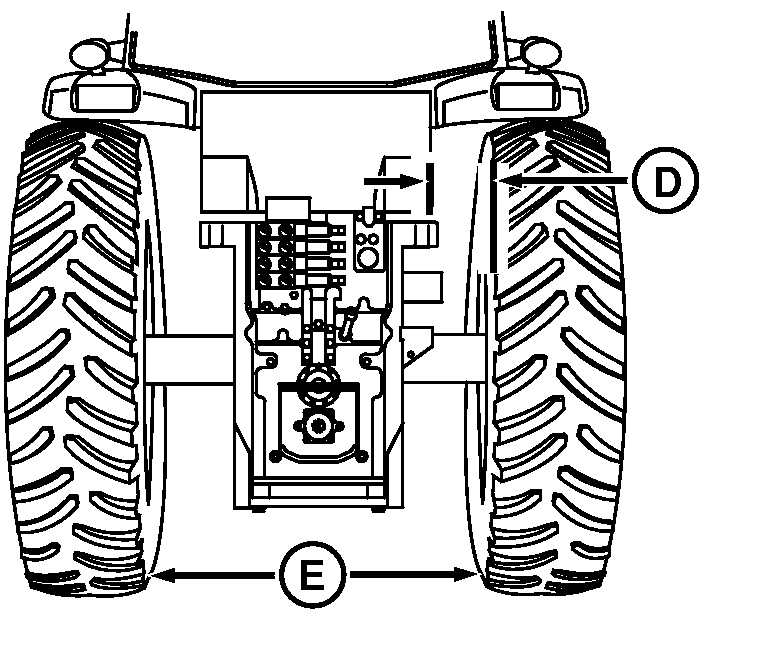

Distancia entre neumáticos

A - Bloques estabilizadores

B - Paragolpes

C - Suplemento

D - Distancia libre entre neumáticos y cabina

E - Distancia entre neumáticos

F - Distanciador

Ajuste el amortiguador (B) aflojando la contratuerca y deslizándolo hacia delante o hacia atrás lo necesario para limitar el balanceo.

Monte los bloques estabilizadores en la posición superior si desea permitir la oscilación lateral con el enganche bajado. Se evitará la oscilación lateral cuando el enganche se eleve.

NOTA: Use los suplementos que necesite para obtener el control de oscilación deseado. Los suplementos puede pedírselos a su concesionario John Deere™.

Si no se tiene suficiente margen de ajuste en el amortiguador para eliminar la oscilación del enganche, coloque los suplementos necesarios entre el amortiguador y el distanciador (F).

IMPORTANTE: Debe haber un espacio libre (D) de por lo menos 25 mm (1 in.) entre los neumáticos y los guardabarros. Para evitar la interferencia con el brazo de tiro, asegúrese de que la distancia (E) entre los neumáticos sea de:

• Enganche categoría 3N—1,09 m (43 in.)
• Enganche categoría 3—1,17 m (46 in.)
• Enganche categoría 4N—1,17 m (46 in.)
