Uso del elevador hidráulico delantero (si existe)

Posiciones de guardado y de funcionamiento del brazo elevador

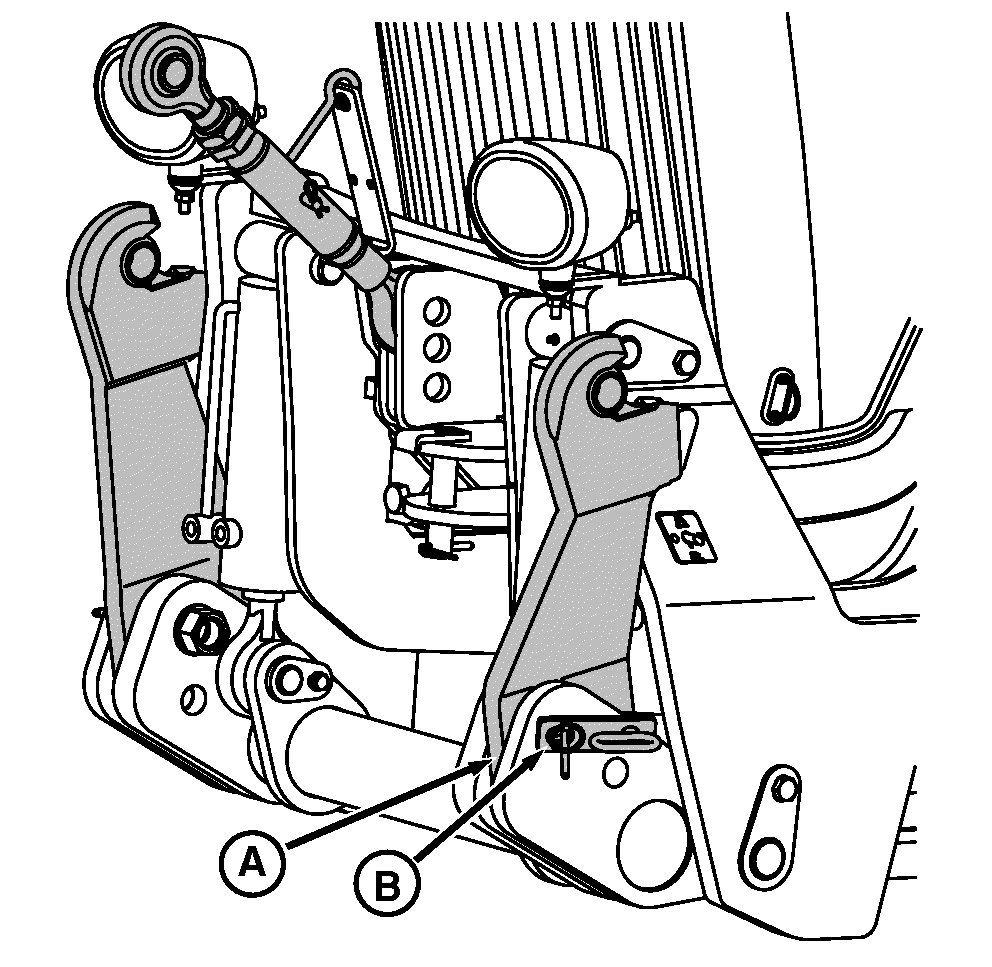

RXA0080755-UN-20MAY05

Posición de reposo

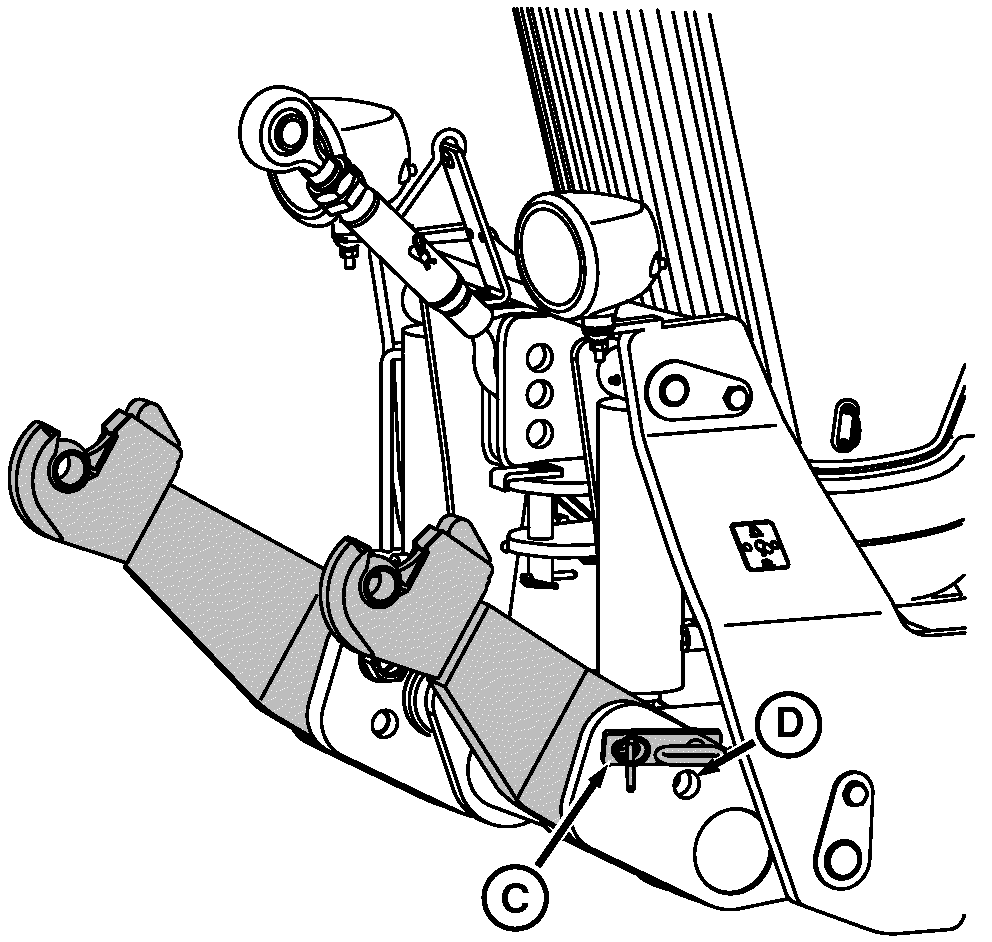

RXA0080754-UN-20MAY05

Posición de funcionamiento

A - Brazo elevador

B - Pasador de cierre rápido y enchufe macho

C - Posición rígida

D - Posición de flotación

1. Sujetar la barra de tiro (A) y retirar el pasador de cierre rápido y el pasador (B).

2. Bajar el brazo elevador para alinear los orificios con el bastidor del elevador hidráulico para efectuar una de las operaciones siguientes:

   • Posición (C)—Rígido: los brazos elevadores se mantienen estables
   • Posición (D)—Flotación; permite que los brazos elevadores/enganche sigan el contorno del terreno



3. Instalar el pasador y el pasador de cierre rápido.

4. Repetir el procedimiento en el lado opuesto.

Para replegar los brazos elevadores, sacar los pasadores y levantar el brazo elevador a la posición vertical. Instalar el bulón y el pasador rápido en la posición (C).

Acoplamiento y desacoplamiento de aperos al/del enganche

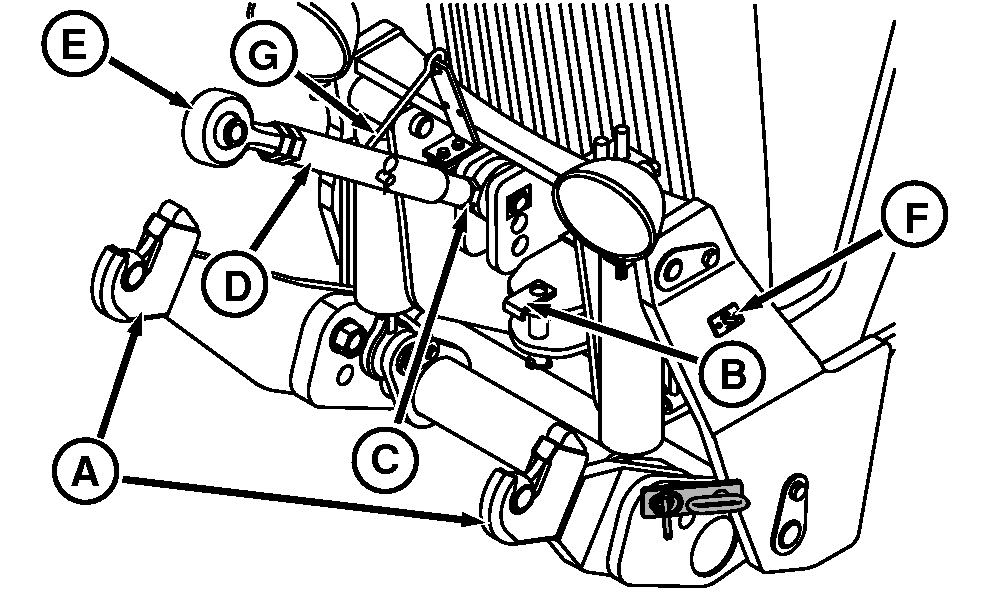

RXA0085786-UN-10JAN06

A - Brazos elevadores

B - Pasador de cierre rápido y enchufe macho

C - CONTRATUERCA

D - Tensor central

E - Extremo del tensor

F - Interruptor exterior del enganche

G - Chapa de seguridad

1. ATENCIÓN: Evitar riesgos de lesiones y daños al tractor. NO usar el enganche delantero para elevar el tractor. Utilizar un equipo elevador correcto.

   IMPORTANTE: Evitar dañar el equipo. Asegurarse de que la carga esté equilibrada tanto lateral como longitudinalmente.

   Ajustar los puntos de fijación del apero. (Ver el manual del operador del apero).

2. Bajar los brazos elevadores (A) utilizando el interruptor de mando a distancia del enganche (F).

3. Colocar los extremos del acoplador de los brazos elevadores por debajo de los pasadores de conexión del apero y elevar lentamente el elevador hidráulico hasta que los extremos del acoplador queden fijados en los pasadores de conexión del apero.

4. NOTA: Mantener el tensor central en la posición de almacenamiento cuando no se use.

   Retirar la chapa de seguridad (G) del tensor central.

5. Aflojar la contratuerca (C).

6. Mantener el extremo del tensor (E) y girar el tensor central (D) para ajustar la longitud. Apretar la contratuerca.

7. Retirar el pasador de cierre rápido y el pasador (B) de la posición de almacenamiento y fijar el tensor central al apero.

Para soltar el apero del elevador hidráulico, proceder en el orden inverso a la fijación.
