Ruedas motrices traseras y dobles con cubos de servicio intensivo—Ajuste y apriete

RXA0087611-UN-13MAR06

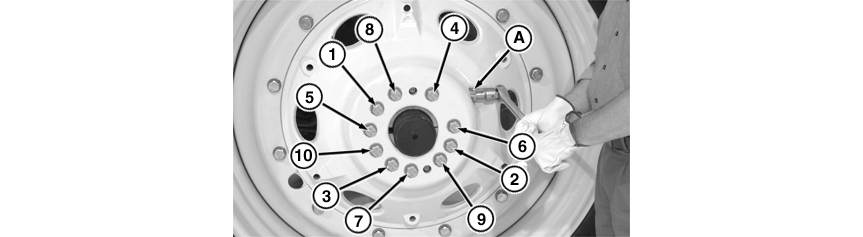

Se muestra la rueda motriz

A - Eje piñón

ATENCIÓN: Evite lesiones personales. Nunca haga funcionar el motor con una marcha metida y las ruedas traseras levantadas del suelo. Las ruedas de la TDM podrían hacer que las ruedas traseras se salgan de su soporte. Desconecte la TDM y ponga la transmisión en PUNTO MUERTO para poder girar el eje a mano. Nunca use un tractor que tenga la llanta, la rueda o el cubo flojos.

IMPORTANTE: Siga cuidadosamente el procedimiento. De no hacerlo, el cubo de la rueda podría sufrir daños.

1. Levante el tractor sobre el nivel del suelo con la cremallera hacia arriba en el eje.

2. Afloje (sin quitarlos) los tornillos del casquillo (1—10) justo lo suficiente para mover la rueda.

3. IMPORTANTE: No afloje ni saque los dos tornillos Allen. De hacerlo, la rueda podría resultar dañada o agarrotarse.

   Gire el piñón (A) para mover la rueda a la posición deseada.

   NOTA: Los cubos dobles no tienen eje piñón.

   ATENCIÓN: Evite la posibilidad de lesiones personales. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, los casquillos de las ruedas podrían resultar dañados y las personas sufrir lesiones. Los tornillos de rueda son de importancia crítica y es necesario volverlos a apretar repetidamente.

4. Apriete los tornillos de casquillo (1—10) en el orden numérico al par de apriete inicial y luego, en el mismo orden numérico (1—10) al par intermedio.

   Elemento	Medición	Especificación
   Tornillos de casquillo	Par de apriete inicial	204 Nm (150 lb-ft)
   Tornillos de casquillo	Par de apriete intermedio	410 Nm (300 lb-ft)

5. IMPORTANTE: Es posible que algunos tornillos de buje se aflojen al apretar el buje. Repita el patrón de apriete en estrella hasta que TODOS los tornillos de casquillo mantengan el par de apriete adecuado. Si el procedimiento no se ejecuta en el orden correcto, el equipamiento podría resultar dañado y las personas sufrir lesiones.

   Conduzca el tractor un mínimo de 100 metros (110 yd) y aplique el par de apriete final siguiendo el método descrito previamente.

   Elemento	Medición	Especificación
   Tornillos de casquillo	Par de apriete final	600 Nm (445 lb-ft)

6. Apriete los tornillos a su par después de trabajar 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
