Sustitución de los cartuchos de los filtros de combustible

IMPORTANTE: Sustituya los cartuchos filtrantes cuando suene la alarma y los códigos de diagnóstico indiquen que los filtros de combustible están obstruidos (baja presión del combustible). Si la alarma no ha sonado durante el intervalo de mantenimiento de 12 meses, sustituya el elemento al transcurrir este tiempo, o tras 500 horas de funcionamiento, según que suceda primero.

RXA0098950
RXA0098950-UN-28AUG08

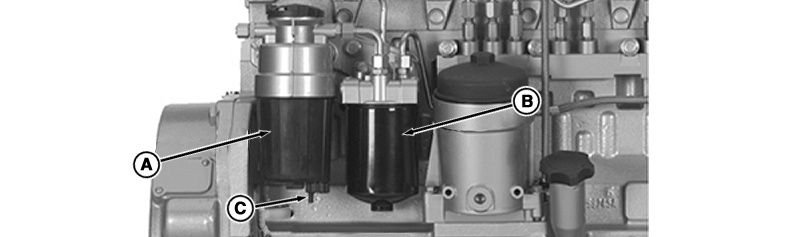

Filtros de combustible

A - Filtro primario de combustible

B - Filtro final de combustible

C - Válvulas de vaciado

  1. Limpie a fondo el exterior de los filtros de combustible y la zona circundante.

  2. Vacíe el agua y la suciedad de los filtros de combustible primario (A) a un recipiente adecuado abriendo las válvulas de vaciado (C) en la parte baja de los filtros.

  3. Desconecte del filtro primario el conector del sensor (WIF) que detecta presencia de agua en el combustible.

    IMPORTANTE: Cambie siempre ambos filtros a la vez.

  4. Para tener más espacio, saque primero el filtro final de combustible (B) usando una llave de filtros adecuada. Saque luego el receptáculo del filtro primario de combustible (A).

  5. Saque el cartucho del filtro primario de combustible y sustitúyalo por un cartucho nuevo.

    IMPORTANTE: NO pre-llene con combustible ninguno de los filtros de combustible.

  6. Saque la empaquetadura del receptáculo del filtro primario de combustible y sustitúyala con la nueva junta de empaquetadura que viene con el nuevo cartucho. Lubrique con combustible la empaquetadura del filtro primario de combustible e instale el receptáculo en el soporte. Apriete 1/2 vuelta una vez que la empaquetadura haya tocado la base del filtro.

  7. Conecte el sensor.

  8. Lubrique la empaquetadura del nuevo filtro final de combustible e instale éste en su soporte. Apriete 1/2 vuelta una vez que la empaquetadura haya tocado la base del filtro.

  9. IMPORTANTE: Antes de arrancar el motor, la llave de contacto deberá estar en pos. de ENCENDIDO durante 60 segundos para que los filtros de combustible se ceben bien. El sistema de alimentación de combustible purga el aire automáticamente.

    Tenga la llave de contacto en pos. de ENCENDIDO durante 60 segundos para que la bomba de combustible cebe bien los filtros de combustible.

  10. Gire la llave de contacto a la derecha hasta la pos. de ARRANQUE y haga funcionar el motor a máximo régimen sin carga durante 2 minutos.
