Instalación de ruedas dobles delanteras con suspensión independiente ILS

RXA0056641-UN-31AUG01

RXA0087752-UN-13MAR06

RXA0056643-UN-31AUG01

RXA0087788-UN-13MAR06

A - delantero

B - Distanciador

C - Tornillos espaciadores

D - Cubo doble

E - Orificios

F - Tornillos

NOTA: Este procedimiento se aplica a tractores equipados con ILS o eje 1500 de TDM. Ni se aconseja ni se permite instalar ruedas delanteras dobles en el eje 1300 de TDM.

En tractores con ILS solamente, levante el conjunto de rueda delantera colocando un gato debajo del brazo de soporte inferior de la suspensión delantera.

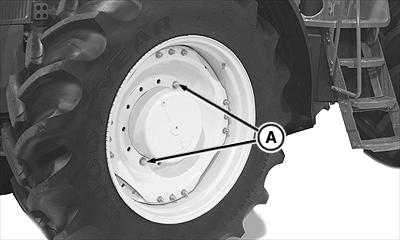

Retire y guarde diez tornillos dejando los dos tornillos (A) restantes con una separación de 180°.

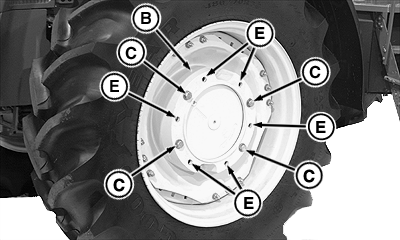

NOTA: En los tractores equipados con eje 1500 de TDM, instale dos arandelas en cada uno de los cuatro tornillos (C) y dos arandelas en cada uno de los seis tornillos de los agujeros (E).

Instale el espaciador (B) y los tornillos (C) como se muestra.

ATENCIÓN: Evitar el riesgo de lesiones. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, se pueden producir daños en el equipo y sufrir lesiones. Los tornillos de rueda son muy importantes y es necesario apretarlos regularmente.

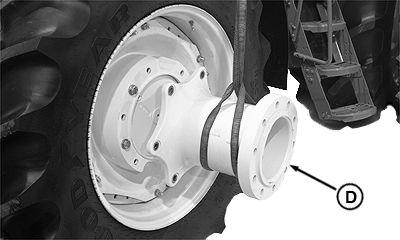

Instale el cubo doble (D) utilizando el equipo de levante correcto.

Utilizando los diez tornillos retirados anteriormente (F), instale el conjunto de las ruedas dobles delanteras.

Siguiendo un orden en cruz, apriete todos los tornillos de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Tornillos de cubo doble delantero	Par de apriete	600 Nm (445 lb-ft)

Conduzca el tractor 100 metros (110 yd) y vuelva a apretar los tornillos.

Apretar de nuevo a las 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
