Ajuste de la convergencia en el eje de tracción delantera 1300

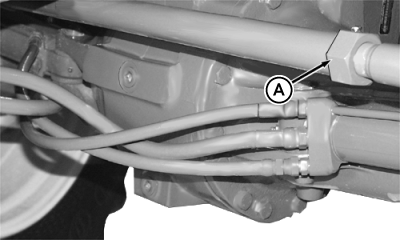

RW56646A-UN-22OCT99

Aflojar las contratuercas

A - Contratuerca

1. Revisar para asegurarse de que el eje esté centrado.

2. Aflojar las tuercas (A) en ambos extremos del tubo de la barra de acoplamiento.

3. NOTA: Un ajuste de la convergencia a +0,0 mm o - 3 mm (1/8") ocasionará el mínimo desgaste de los neumáticos en carreteras de superficie dura.

   Girar el tubo para alargar o acortar la barra de acoplamiento, según sea necesario, hasta obtener una convergencia o divergencia de menos de 3 mm (1/8''). Cada 1/4 de vuelta equivale a un cambio de aproximadamente 1,5 mm (1/16 in).

4. Apretar las tuercas (A) en ambos extremos del tubo de la barra de acoplamiento.

   Elemento	Medición	Especificación
   Convergencia o divergencia	Distancia	3 mm (1/8 in)
   Contratuerca
   Tuerca	Par de apriete	200 Nm (150 lb-ft)
