Ajuste de la convergencia del eje 1500 de TDM

NOTA: La marca de sincronización (B) en el tornillo de ajuste (A) se pone en fábrica a convergencia cero.

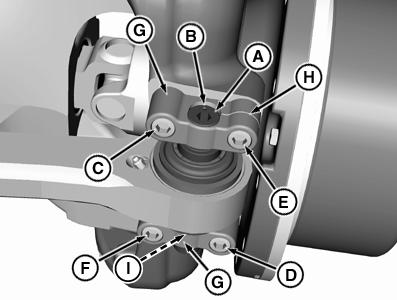

RXA0087842-UN-16MAR06

Ajuste de la convergencia del eje 1500 de TDM

A - Tornillo de ajuste

B - Marca de sincronización

C - Tornillo de la abrazadera superior (extremo entero)

D - Abrazadera inferior del tornillo (extremo entero)

E - Abrazadera superior del tornillo (extremo dividido)

F - Abrazadera inferior del tornillo (extremo dividido)

G - Abrazadera

H - Extremo dividido

I - Refuerzo inferior

1. Afloje los tornillos (E y F) en el extremo dividido (H) de la abrazadera (G).

   NOTA: Gire el tornillo de ajuste un máximo de 90º para ajustar la convergencia hasta 2 mm (3/32''). Considerando que el tornillo de ajuste se puede girar tanto a la izquierda como a la derecha, el total del ajuste de la convergencia es un total de 4 mm (3/16'').

2. Ajuste la convergencia, después mida las ruedas según lo especificado en la comprobación de la convergencia de la TDM y de la suspensión independiente para verificar que la convergencia es correcta.

3. Apriete los tornillos al par especificado.

   Elemento	Medición	Especificación
   Tornillos	Par de apriete	310 N·m (229 lb-ft)

   NOTA: Si los cuatro tornillos están aflojados, la barra de acoplamiento puede caer hacia abajo permitiendo que el fuelle inferior (I) roce en la abrazadera inferior. Para evitar un desgaste prematuro en el fuelle inferior, la barra de acoplamiento se debe centrar entre las abrazaderas superior e inferior. Los tornillos en el extremo entero de la abrazadera se deben apretar antes de los tornillos en el extremo dividido de la misma. Utilice el método cruzado para apretar los tornillos. Si los cuatro tornillos están flojos:

   • Apriete los tornillos del extremo entero de la abrazadera (C y D).
   • Apriete los tornillos del extremo dividido de la abrazadera (E y F).
