Cambio de filtros de aire de cabina y recirculación

Filtro de recirculación

ATENCIÓN: Los filtros de aire de la cabina no han sido diseñados para filtrar sustancias químicas nocivas. Seguir las instrucciones en el manual del operador del accesorio y las dadas por el fabricante del agente químico cuando se usen sustancias agroquímicas. * El intervalo puede variar según las condiciones de trabajo

RXA0099070-UN-18SEP08

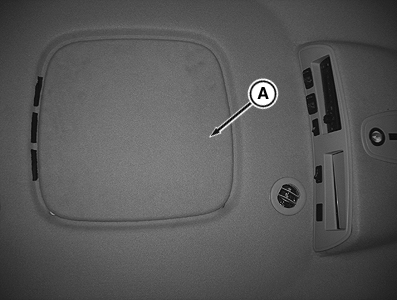

Separación del revestimiento del techo de la cabina

RXA0100957-UN-17MAR09

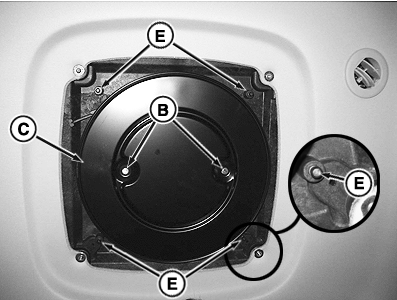

Retirada de la tapa

RXA0100959-UN-17MAR09

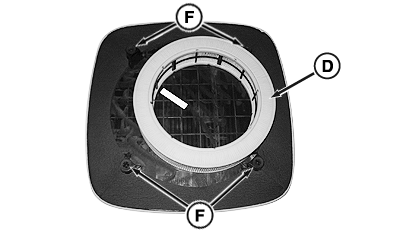

Retire el filtro

A - Tapa de revestimiento

B - Fijaciones

C - Tapa

D - Malla filtrante

E - Espárrago de rótula

F - Tuercas de pinza

1. Retirar la tapa de revestimiento (A) tirando de los salientes hacia abajo.

   NOTA: Al quitar las fijaciones (B), sujetar la tapa (C) con una mano.

2. Retirar las fijaciones y extraer la tapa.

   NOTA: Con un paño limpio, limpiar la parte interior y exterior de la tapa del filtro antes de instalar uno nuevo.

3. Retirar e inspeccionar el estado del filtro.

4. Sustituir el filtro una vez al año, o cuando esté obstruido o dañado.

5. Instalar la tapa (C).

6. Instalar de nuevo el panel de revestimiento. Alinear los espárragos de rótula (E) con las tuercas de pinza (F) y empujar hacia arriba.

Filtro de aire fresco de la cabina

RXA0099137-UN-19SEP08

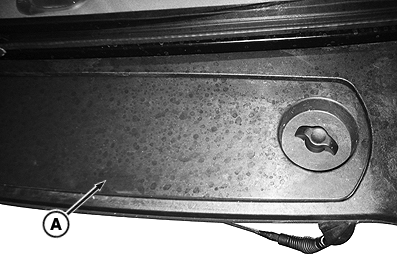

Giro de la tapa mediante la manilla

RXA0099139-UN-19SEP08

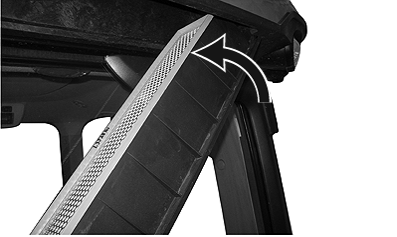

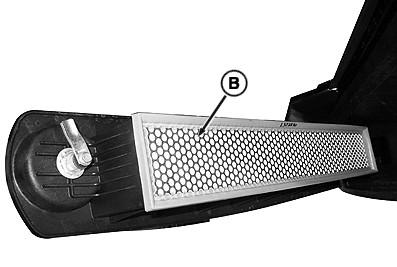

Retire el filtro

RXA0099699-UN-04NOV08

A - Tapa

B - Mando

1. Sujetar la tapa (A) y girar la manilla para desencajarla.

2. Quitar el filtro viejo (B).

3. Comprobar el estado del filtro.

4. Sustituir el filtro una vez al año, o cuando esté obstruido o dañado.

   NOTA: Con un paño limpio, limpiar la parte interior y exterior de la tapa del filtro antes de sustituir el filtro viejo por uno nuevo.

5. Si es necesario, instalar el nuevo filtro.

   NOTA: La tapa del filtro tiene tres posiciones; abierta (A), cerrada (B) y bloqueada (C).


   RXA0099848-UN-26NOV08

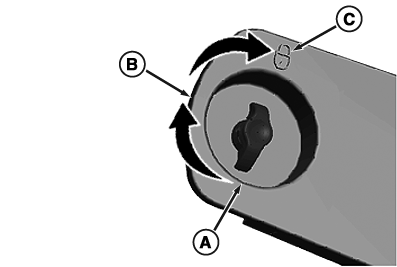

   Tapa del filtro de aire

---




6. Cerrar la tapa y girar la manilla 180° para bloquear el cierre.
