Posiciones de topes de la dirección con TDM

RW56647-UN-06OCT98

1. Ajuste los guardabarros antes de ajustar las posiciones de los topes de la dirección.

2. Seleccione la posición correcta del tope de la dirección según el tamaño del neumático y el ajuste del ancho de vía. Consulte la tabla siguiente.

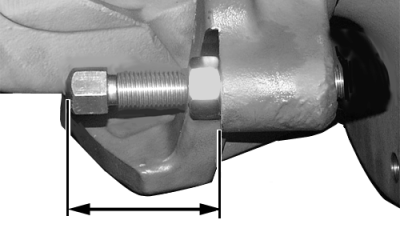

3. Ajuste los topes de la dirección a la posición correcta según se ilustra.

4. Apriete los tornillos de retención del tope de la dirección a 250 Nm (185 lb-ft).

5. Gire el volante a extrema derecha. Golpee la caja de la articulación contra el tope de la dirección cinco veces. Repita en el lado izquierdo.

6. Vuelva a apretar los tornillos de retención del tope de la dirección a 250 Nm (185 lb-ft).

7. IMPORTANTE: Estos ajustes permiten un espacio libre mínimo de 25 mm (1'') ante virajes extremos y con toda su gama de oscilación. Es posible que los guardabarros hagan contacto con el bastidor lateral durante el viraje. Es necesario comprobar el espacio libre y la interferencia bajo condiciones de oscilación máxima y viraje extremo.

   Compruebe el espacio libre girando el volante de la dirección a extrema izquierda y luego a la derecha.

   POSICIONES DE TOPES DE LA DIRECCIÓN CON TDM 1300
   Posición	Angulo de viraje	Largo de tornillos
   0	52°	43,6 mm (1.72'')
   1	47°	56,6 mm (2.23'')
   2	42°	69,6 mm (2.74'')
   3	37°	82,6 mm (3.25'')
   POSICIONES DE TOPES DE LA DIRECCIÓN CON TDM 1500
   Posición	Angulo de viraje	Largo de tornillos
   0	48°	42,5 mm (1.67'')
   1	44°	56,6 mm (2.22'')
   2	39	75,0 mm (2.95'')
   3	35°	89,3 mm (3.51")
