Fusibles del la caja de fusibles

IMPORTANTE:

RXA0079685-UN-11MAR05

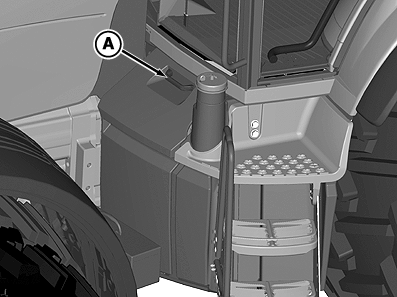

Compartimento de la batería

RXA0079352-UN-14JUN05

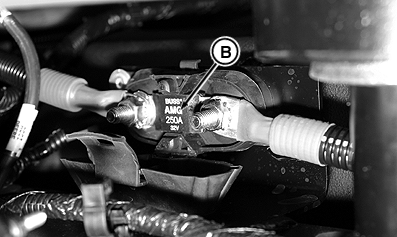

Fusible principal de 250 A

A - Tapa del compartimento de baterías

B - Fusible principal de 250 A

No intente desarmar el fusible principal, a menos que el concesionario John Deere así se lo solicite.

Los tractores de las series R tienen un fusible principal (B) de 250A, al cual se puede acceder a través de la tapa del compartimento de las baterías (A).

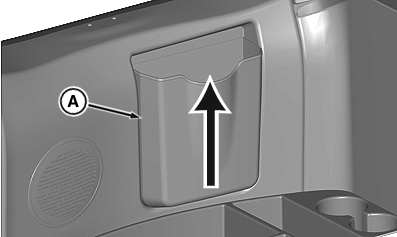

La caja de fusibles se encuentra detrás del asiento del operador, debajo de la luna trasera de la cabina. Para acceder a la caja de fusibles, tire hacia arriba del compartimento (A) de guardado del manual.

RXA0099400-UN-16DEC08

Soporte del manual del operador

A - Soporte del manual del operador

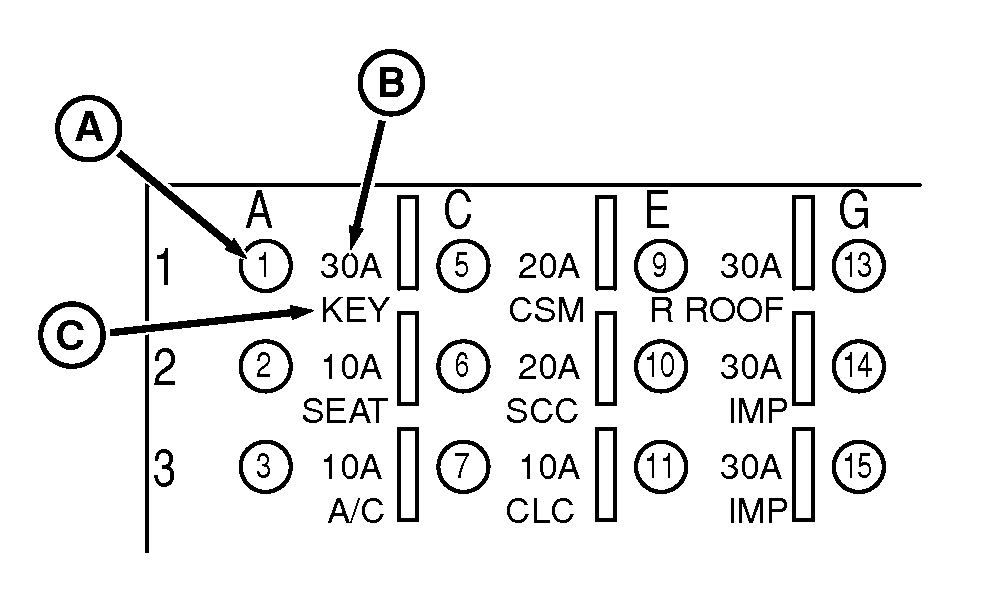

La ilustración de la derecha explica cómo leer el diagrama del centro de carga.

RXA0099397-UN-24NOV08

Caja de fusibles — Leyenda

A - Nº de ubicación de fusible

B - Amperaje del fusible

C - Uso del fusible / Descripción

IMPORTANTE:

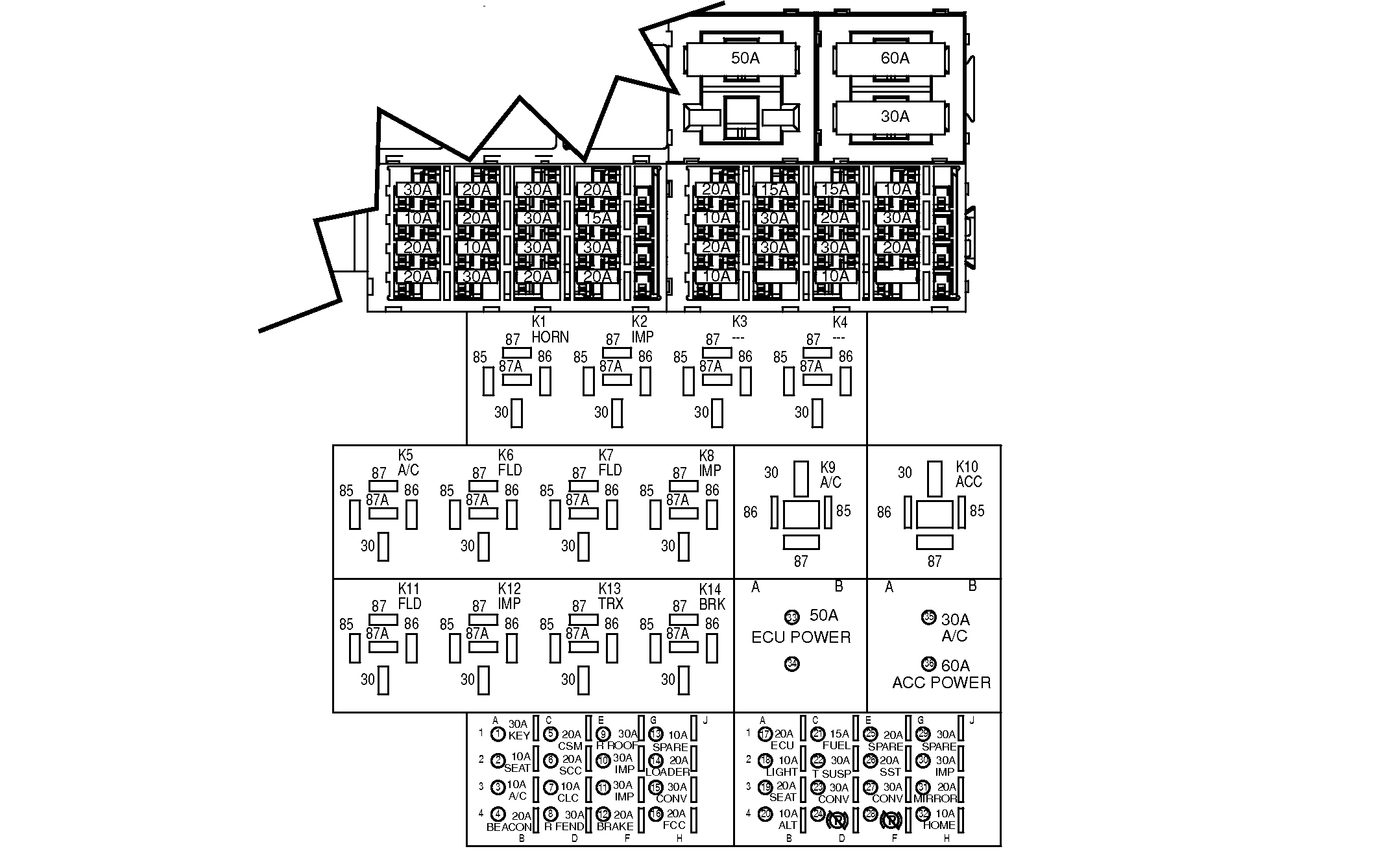

RXA0099399-UN-28JAN09

1 - Llave de contacto

2 - Asiento

3 - Aire acondicionado

4 - Luz giratoria

5 - Radio

6 - SCC

7 - CLC

8 - Guardabarros

9 - Techo

10 - Apero

11 - Apero

12 - Frenos

13 - Reserva

14 - Cargadora

15 - Auxiliar

16 - FCC

17 - ECU

18 - Luz

19 - Asiento

20 - Alt.

21 - Combustible

22 - Suspensión

23 - Auxiliar

24 - Reservado—sólo para IVT (transmisión infinitamente variable)™

25 - SBW

26 - SST (sólo tractores de orugas)

27 - Auxiliar

28 - Reservado— Sólo para IVT

29 - Reserva

30 - Alimentación para aperos

31 - Espejo

32 - Modo de conducción de emergencia—Sólo IVT

Compruebe que las conexiones negativa (—) y positiva (+) de batería estén desconectadas en ambas baterías antes de comprobar o cambiar fusibles.
