Sustitución de la luz de cortesía

1.

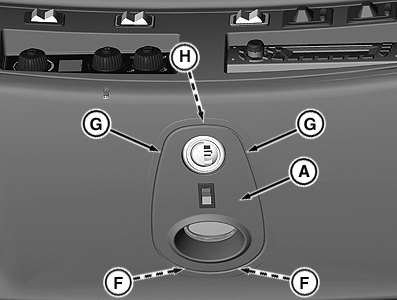

   RXA0101058-UN-19MAR09

   Extracción de la tapa tirando con cuidado de ella hacia abajo

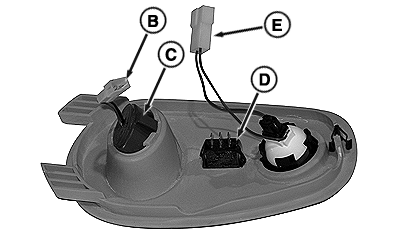

   RXA0099147-UN-18FEB09


   RXA0099143-UN-19SEP08

   Extracción de la bombilla del anillo de retención

   A - Tapa

   B - Enchufe de luz de cortesía

   C - Bombilla de la luz de cortesía

   D - Enchufe

   E - Enchufe de luz de lectura de mapas

   F - Pinzas traseras

   G - Bordes de la tapa

   H - Pinzas frontales

   Introducir con cuidado los dedos por debajo de los bordes (G) de la tapa, y tirar de la tapa (A) hacia abajo.

---




2. Desenganchar la pinza frontal (H) y tirar hacia abajo de la parte delantera de la tapa.

3. Deslizar la tapa hacia el centro de la cabina y retirar las pinzas traseras (F).

4. Desconectar el enchufe de la luz de cortesía (B).

5. Desconectar el enchufe (D), el enchufe de la luz de cortesía (B) y el enchufe de lectura de mapas (E). La tapa con el conjunto de la bombilla colgará ahora del techo.

6. Retirar la bombilla de la luz de cortesía (C) de la tapa.

7. Instalar una bombilla nueva en la tapa.

8. Introducir las pinzas traseras en el techo.

9. Volver a conectar los enchufes (B y E), el enchufe (D) e instalar las pinzas traseras antes de instalar la tapa y encajar la pinza frontal (H) en el lugar correspondiente.
