Sustitución de la luz de lectura de mapas

1.
   RXA0099148-UN-18FEB09

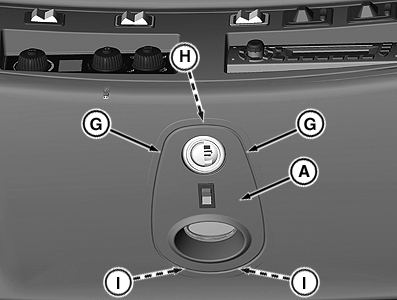

   Tire con cuidado de la tapa hacia abajo.


   RXA0099146-UN-18FEB09


   RXA0099141-UN-19SEP08

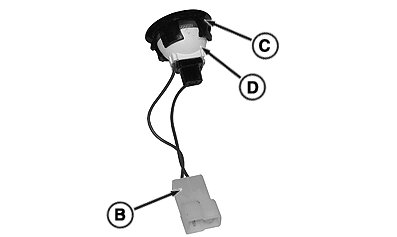

   Extracción de la bombilla del anillo de retención

   A - Tapa

   B - Enchufe de luz de lectura de mapas

   C - Anillo de retención

   D - Bombilla

   E - Enchufe

   F - Enchufe de luz de cortesía

   G - Bordes de la tapa

   H - Pinza frontal

   I - Pinzas traseras

   Introducir con cuidado los dedos por debajo de los bordes (G) de la tapa, y tirar de la tapa (A) hacia abajo.

---




2. Desenganchar la pinza frontal (H) y tirar hacia abajo de la parte delantera de la tapa.

3. Deslizar la tapa hacia el centro de la cabina y retirar las pinzas traseras (I).

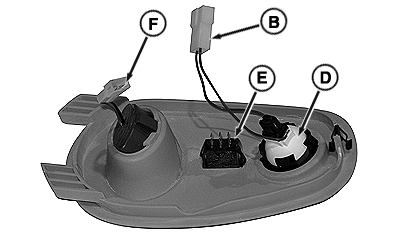

4. Desconectar el enchufe (E), el enchufe de la luz de cortesía (F) y el enchufe de luz de lectura de mapas (B). La tapa con el conjunto de la bombilla colgará ahora del techo.

5. Quitar la bombilla (D) del anillo de retención (C).

6. Instalar una bombilla nueva en el anillo de retención.

7. Introducir el anillo de retención y la bombilla en la tapa.

8. Introducir las pinzas traseras en el techo.

9. Volver a conectar los enchufes (B y F), el enchufe (E) e instalar las pinzas traseras antes de instalar la tapa y encajar la pinza frontal en el lugar correspondiente.
