Ajuste del asiento con suspensión neumática

RXA0099794-UN-16DEC08

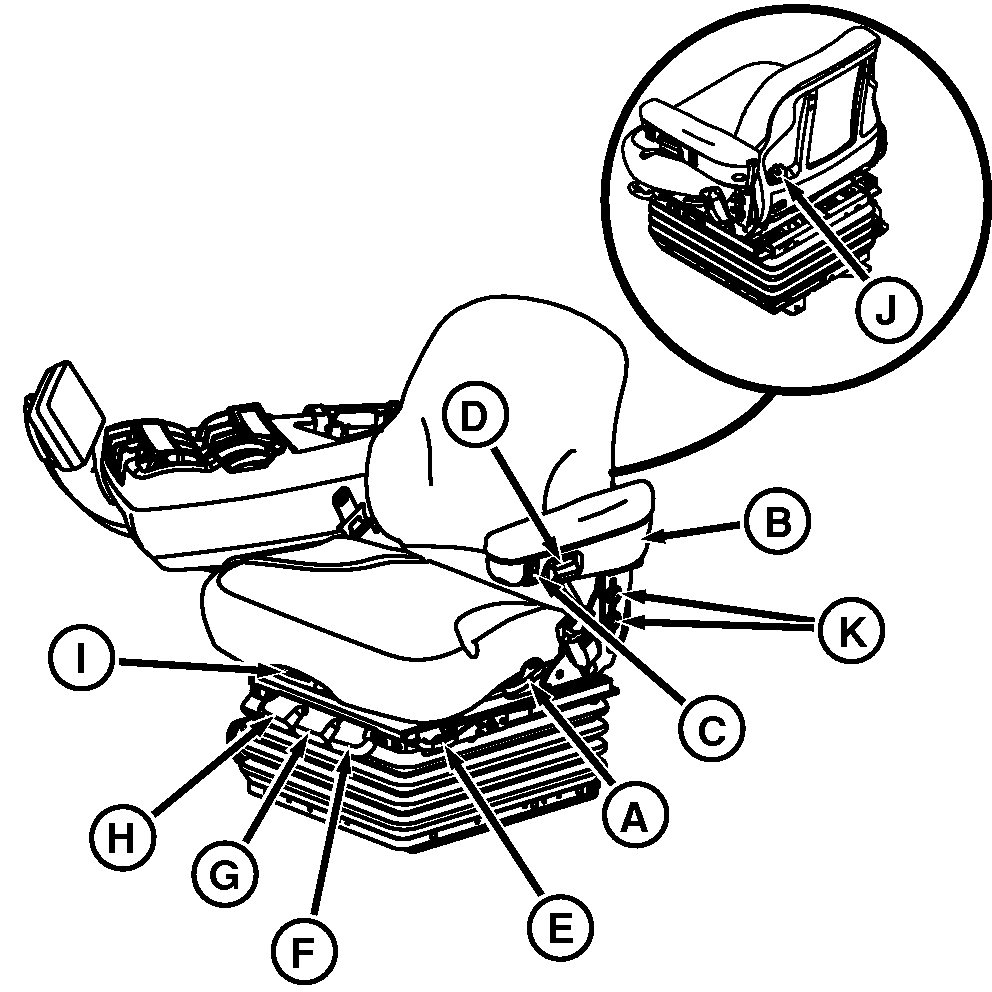

Asiento con reposabrazos abatible

A - Inclinación del respaldo

B - Reposabrazos abatible

C - Ajuste de altura

D - Ajuste de inclinación del reposabrazos

E - Ajuste longitudinal del asiento

F - Amortiguador longitudinal

G - Amortiguador lateral

H - No se usa con asiento neumático

I - Palanca de giro del asiento

J - Mando de control de ajuste lumbar

K - Ajuste de altura del respaldo

Reposabrazos abatible (B) - Puede plegarse hacia arriba para proporcionar espacio.

Ajuste de altura (C) - Girar la llave a la posición de encendido "ON". Pulsar la parte inferior del interruptor para bajar el asiento o la parte superior para elevarlo.

Ruedecilla de inclinación del reposabrazos (D) - Girar la ruedecilla para regular el ángulo del reposabrazos.

Palanca de ajuste longitudinal (E) - Permite la inclinación del asiento hacia adelante o hacia atrás.

Palanca para suspensión longitudinal (F) - Presionar la palanca para permitir que el asiento del operador se deslice hacia adelante o hacia atrás. Tirar de la palanca hacia arriba para fijar el asiento en su sitio.

Palanca para suspensión lateral (G) - Presionar la palanca para desbloquear la suspensión lateral del asiento. Tirar de la palanca hacia arriba para fijar el asiento en su posición.

Ajuste del amortiguador (H) - Reservado solamente para Active Seat™.

Giro del asiento (I) - Levantar la palanca para permitir que el asiento gire. Empujar la palanca hacia abajo para bloquear el asiento en su posición.

Ruedecilla de ajuste lumbar (J) - Girarla hacia la derecha para aumentar el apoyo en la parte inferior de la espalda. Girar hacia la izquierda para disminuir la resistencia de la parte inferior del respaldo.

Ajuste del respaldo (K) - Aflojar los tornillos para subir o bajar el asiento. Volver a apretar los tornillos.
