Ajuste del asiento Active Seat™ (si existe)

NOTA: Antes de usar el tractor, ajustar el asiento Active Seat según su altura y peso. Esto le permitirá beneficiarse al máximo de la protección de zona de suspensión. El asiento Active Seat incorpora zonas intermedias en los extremos superior e inferior del recorrido vertical del asiento, lo que ofrece una suspensión mucho más suave.

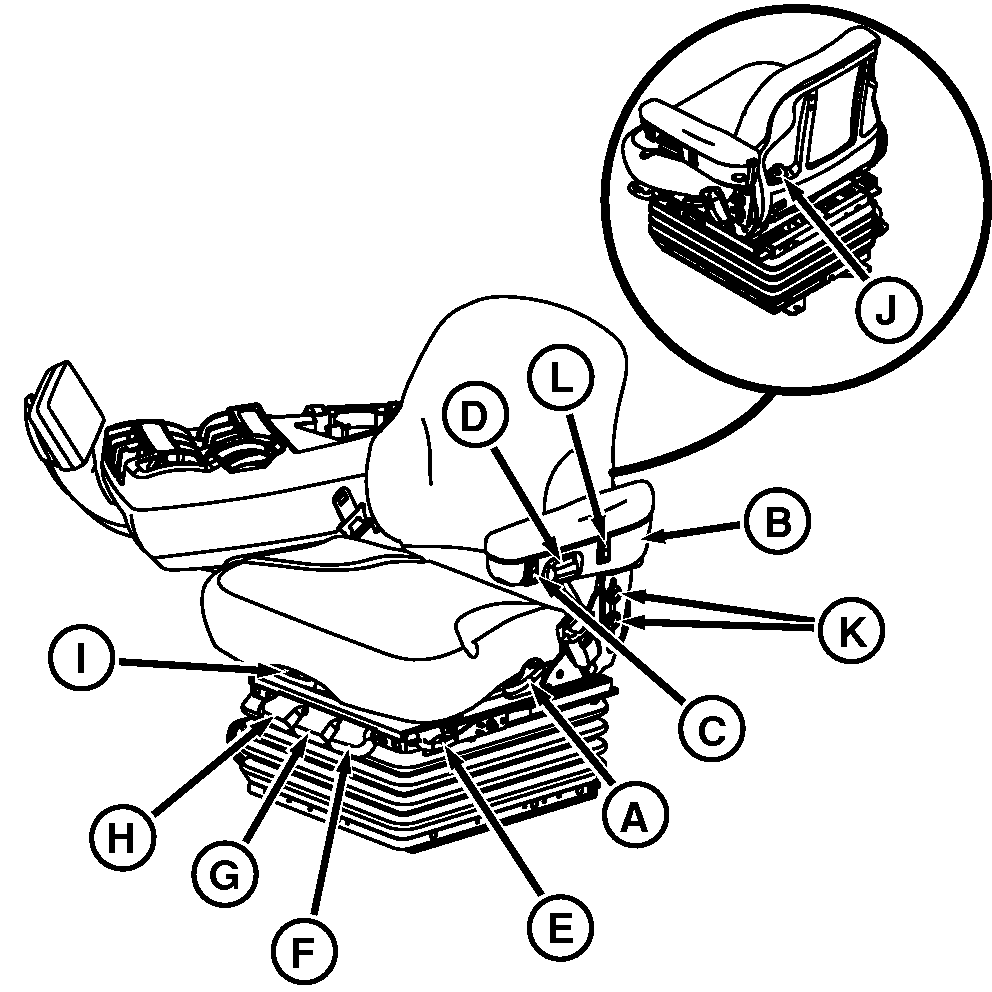

RXA0099795-UN-16DEC08

A - Inclinación del respaldo

B - Reposabrazos abatible

C - Ajuste de altura

D - Ajuste de inclinación del reposabrazos

E - Ajuste longitudinal del asiento

F - Amortiguador longitudinal

G - Amortiguador lateral

H - No se usa con asiento neumático

I - Palanca de giro del asiento

J - Mando de control de ajuste lumbar

K - Ajuste de altura del respaldo

L - Ajuste de firmeza del asiento

Palanca de inclinación del respaldo (A) - Permite inclinar el asiento.

Reposabrazos abatible (B) Puede plegarse hacia arriba para proporcionar espacio.

Ajuste de altura (C) - Girar la llave a la posición de encendido "ON". Pulsar la parte inferior del interruptor para bajar el asiento o la parte superior para elevarlo.

Ruedecilla de inclinación del reposabrazos (D) - Girar la ruedecilla para regular el ángulo del reposabrazos.

Palanca de ajuste longitudinal (E) - Permite la inclinación del asiento hacia adelante o hacia atrás.

Palanca para suspensión longitudinal (F) - Presionar la palanca para permitir que el asiento del operador se deslice hacia adelante o hacia atrás. Tirar de la palanca hacia arriba para fijar el asiento en su sitio.

Palanca para suspensión lateral (G) Presionar la palanca para desbloquear la suspensión lateral del asiento. Tirar de la palanca hacia arriba para fijar el asiento en su posición.

Ajuste del amortiguador (H) - La palanca ajusta los amortiguadores de la suspensión. Si se mueve la palanca a su posición más baja, se obtiene la suspensión más firme; en su posición más alta se obtiene una suspensión más suave.

Giro del asiento (I) - Levantar la palanca para permitir que el asiento gire. Empujar la palanca hacia abajo para bloquear el asiento en su posición.

Ruedecilla de ajuste lumbar (J) - Girarla hacia la derecha para aumentar el apoyo en la parte inferior de la espalda. Girar hacia la izquierda para disminuir la resistencia de la parte inferior del respaldo.

Ajuste del respaldo (K) - Aflojar los tornillos para subir o bajar el asiento. Volver a apretar los tornillos.

Ajuste de firmeza (L) - Proporciona tres niveles diferentes de suspensión del asiento. Presionar la sección superior "+" del interruptor para una suspensión firme o la sección inferior "—" para una suspensión más suave.

Protección de zona de suspensión - El asiento tiene una zona de suspensión protegida. El asiento se ajusta automáticamente en la zona de protección cuando el operador ajusta la altura del asiento en el punto o cerca de los límites del recorrido vertical del asiento.
