Instalación de los componentes del sistema GreenStar™

IMPORTANTE: Este vehículo contiene una o más redes de bus Can. La conexión de dispositivos inapropiados e incompatibles a la red de comunicaciones del vehículo puede causar averías en el funcionamiento del tractor y degradar el rendimiento de la máquina. Además, no deben conectarse dispositivos inapropiados a la red de comunicaciones de los aperos (ISOBUS) ya que controlan y dirigen las funciones del tractor.

RXA0104665-UN-10SEP09

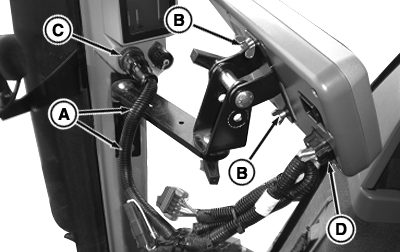

Soporte a la columna del poste derecho

RXA0099725-UN-10SEP09

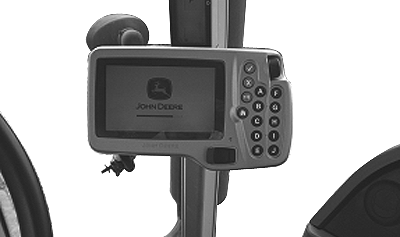

Vista frontal de la pantalla GreenStar

RXA0099726-UN-06MAR09

Vista trasera de la pantalla GreenStar

RXA0104666-UN-10SEP09

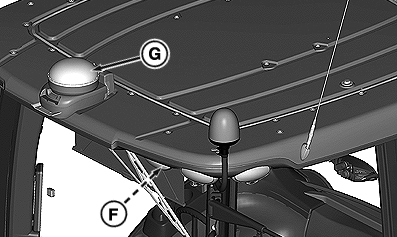

Conexión del receptor StarFire

A - Montajes de poste de esquina

B - Tuercas mariposa (se usan 2)

C - Conector del poste derecho GreenStar

D - Enchufe de la pantalla GreenStar

E - Puntos de montaje del soporte (2 tornillos M6)

F - Conector de receptor StarFire™

G - Conector StarFire

1. Fijar la escuadra a los montajes del poste de esquina (A).

2. Fijar la pantalla a la escuadra con las tuercas mariposa (B) (incluidas con la pantalla).

3. Conecte el grupo de cables al enchufe del poste derecho (C) y al conector de la pantalla GreenStar (D) de la parte trasera de la pantalla.

4. Colocar la pantalla en una posición cómoda para llegar a ella y que no obstaculice la vista.

5. Conectar el enchufe StarFire™ (B) al receptor StarFire (A).

   NOTA: Consulte con el concesionario John Deere™ para obtener información sobre los grupos de cables compatibles.
