Ajuste de convergencia de ruedas en tractores con suspensión ILS

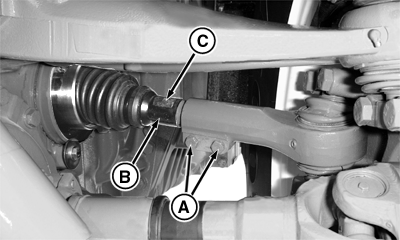

RXA0056534-UN-18OCT01

ATENCIÓN: Para los tractores equipados con enganche delantero, evitar posibles lesiones personales y daños al equipo. NO utilizar el elevador hidráulico delantero para subir el tractor. Utilizar un equipo elevador correcto.

1. Revisar para asegurarse de que el eje esté centrado.

2. Aflojar los pernos de sujeción (A) en ambas barras de acoplamiento.

3. Girar el pasador interior (B) por sus caras planas para llave (C). Una vuelta entera de ambos pasadores cambia la convergencia en unos 2,5 mm (3/32 in).

4. Apretar los tornillos de sujeción (A) en ambas barras de acoplamiento.

   Elemento	Medición	Especificación
   Perno de sujeción
   Perno	Par de apriete	125 Nm (90 lb ft)
