Ajuste de altura, longitud y transversal de la barra de tiro

Ajuste de longitud de la barra de tiro

RW55309A-UN-22OCT99

RXA0085803-UN-10JAN06

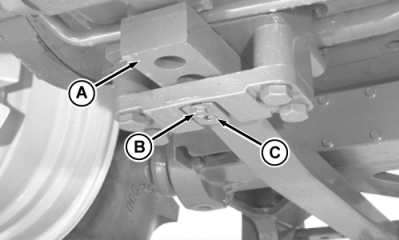

A - Barra de tiro

B - Tornillo

C - Pasador de retención

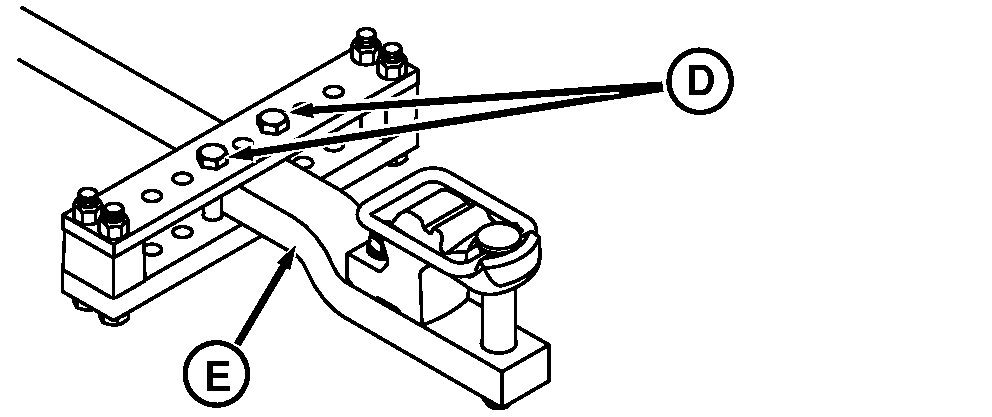

D - Tornillos de retención

E - Desplazamiento

IMPORTANTE: Cuando se vaya a usar un apero impulsado por la TDF, deberá colocarse la barra de tiro (A) tal y como se indica en Acoplamiento de un apero impulsado por la TDF en esta misma sección.

Aflojar los tornillos de bloqueo (D) de la barra de tiro.

Sacar el tornillo (B), el pasador de sujeción (C) y la tira retenedora.

Deslizar la barra de tiro hasta la posición deseada.

Instalar la banda de fijación de la barra de tiro y el pasador de sujeción.

Elemento	Medición	Especificación
Tornillos de retención
Tornillo	Par de apriete	70 Nm (50 lb-ft)

Apretar los tornillos de retención de la barra de tiro al valor especificado.

Elemento	Medición	Especificación
Tornillos de bloqueo de la barra de tiro
Tornillos de retención	Par de apriete	200 Nm (148 lb ft)

Ajuste de altura de la barra de tiro

La altura de la barra de tiro se ajusta subiendo o bajando el desplazamiento (E). Proceder de igual modo que para el ajuste de longitud. Deslizar la barra de tiro completamente hacia afuera e invertirla.

IMPORTANTE: El conjunto de horquilla siempre debe quedar arriba de la barra de tiro (si se usa).

No se puede utilizar el soporte reforzado con la parte acodada de la barra de tiro colocada hacia arriba.

Ajuste transversal de la barra de tiro

Sacar los tornillos de retención de la barra de tiro.

Deslizar la barra de tiro hasta la posición deseada.

Instalar un tornillo de bloqueo a cada lado de la barra de tiro. Apretar los pernos al par de apriete especificado.
