Instalación y uso del conjunto de horquilla

RW26279-UN-12JUN99

RXA0085808-UN-10JAN06

RW26282-UN-12JUN99

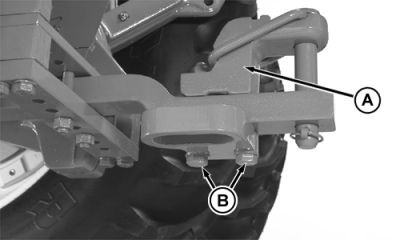

A - Conjunto de componentes de la horquilla

B - Tornillo

C - Pasador con palanca

D - Pasador de bloqueo

IMPORTANTE: Retirar el conjunto de componentes de la horquilla antes de usar la toma de fuerza, o en caso de que la toma de fuerza pudiera causar interferencias.

La horquilla (A) debe sujetarse ÚNICAMENTE a la parte superior de la barra de tiro.

Instalar el conjunto de horquilla y apriete los tornillos (B).

Elemento	Medición	Especificación
Tornillos retenedores de conjunto de horquilla
Categoría 3	Par de apriete	750 Nm (553 lb ft)
Categoría 4	Par de apriete	430 Nm (320 lb ft)

Retirar el pasador de bloqueo (D). Levantar el pasador con palanca (C) y colocarlo en la muesca del conjunto de horquilla.

Acoplar el apero.

Si el apero remolcado también cuenta con una horquilla, meter el bulón únicamente a través de la barra de tiro y no a través de la horquilla. NO INSERTAR el bulón a través de los cuatro miembros.
