Acople de aperos accionados por la TDF

TS1644-UN-22AUG95

RXA0058071-UN-29OCT01

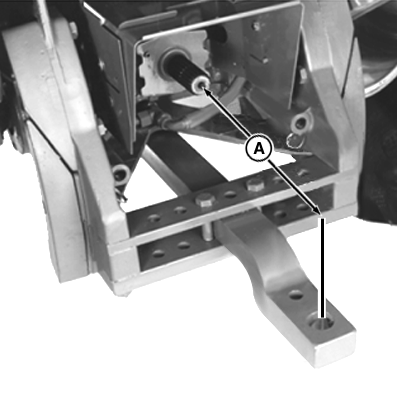

A - Distancia del eje de la TDF al agujero del bulón

ATENCIÓN: Quedar atrapado en el tren de transmisión giratorio puede provocar lesiones graves o la muerte. DETENER EL MOTOR y comprobar que el eje de transmisión de la TDF se ha detenido antes de hacer los ajustes, las conexiones o limpiar el equipo movido por la TDF.

Mantener las protecciones de la TDF y de la línea de transmisión en su lugar en todo momento. Asegurarse de que las protecciones giran libremente. Llevar ropa ceñida.

Trabar la barra de tiro en la posición central y retirar el conjunto de horquilla.

	Extremo de la toma de fuerza a
TDF	Agujero (A) para pasador del enganche
540 r/min - 6 estrías *	350 mm (14 in)
1000 r/min - 21 estrías *	400 mm (0.6 in)
1000 r/min - 20 estrías **	508 mm (20 in)
* 35 mm (1-3/8 in.) Diámetro del eje
** 45 mm (1-3/4 in.) Diámetro del eje

Acoplar el apero a la barra de tiro antes de conectar el eje de transmisión de la TDF. Si se conecta el apero al acoplamiento rápido, asegurarse que no interfiera la barra de tiro.

Conectar el eje de transmisión a la TDF. Girar el eje ligeramente a mano para alinear las estrías. Asegurarse de que la horquilla esté en la posición correcta y firmemente bloqueada.

Poner la protección de TDF en la posición correspondiente a la toma de fuerza que se esté usando.
