Uso de la protección de TDF

RXA0086821-UN-16FEB06

RXA0086817-UN-16FEB06

RXA0086818-UN-16FEB06

A - Apoyo superior

B - Soporte principal

C - Posición de bloqueo

D - Ranura

ATENCIÓN: Evitar las lesiones personales. Colocar la protección de TDF en la posición correcta en todo momento. No utilice la protección a modo de escalón.

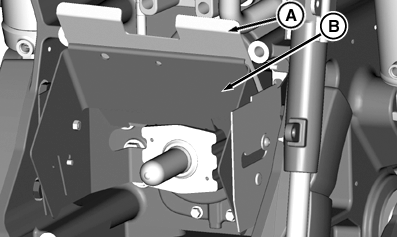

Mover el soporte principal (B) a la posición correcta.

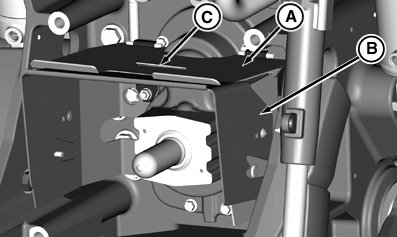

Para extender la protección, levantar el soporte superior (A) e inclinar el soporte principal hacia abajo. Deslizar la parte principal de la protección hacia adelante y tirar hacia arriba para trabarla (C).

Levantar los soportes principal y superior a la posición elevada para obtener espacio libre mientras se conecta la transmisión del apero al eje de TDF.

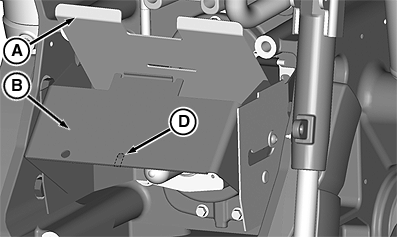

Es necesario cortar una ranura en la protección de TDF para poder conectar un apero con una protección de túnel de una edición anterior. Recortar desde el borde del soporte principal hasta la ranura pequeña (D).
