Uso de eje correcto de TDF

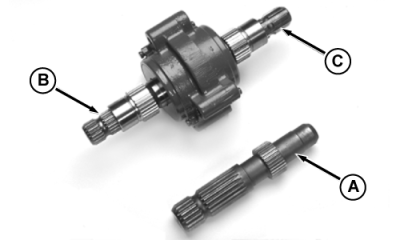

RW55321A-UN-22OCT99

A - Eje reversible de 1000 r/min

B - Extremo de 1000 r/min

C - Extremo de 540 r/min

El diámetro del eje de TDF estándar es de 45 mm (1-3/4 in.). Las cargas pesadas y de alta potencia impuestas sobre la TDF requieren la resistencia de este eje grande de 20 estrías. Usar este tamaño cuando sea posible.

El conjunto de TDF opcional incluye un eje reversible (A) de 45 mm (1-3/4 in.) y 1000 r/min con 20 estrías para cargas de alta potencia y pesadas, un eje (B) de 35 mm (1-3/8 in.) y 1000 r/min con 21 estrías y un eje (C) de 35mm (1-3/8 in.) y 540 r/min con seis estrías únicamente para aplicaciones de cargas ligeras.

IMPORTANTE: Use el eje de 35 mm (1-3/8 in.) y 540 r/min únicamente con aperos que requieran de la TDF una potencia menor a 56 kW (75 CV de TDF).

Use el eje de 35 mm (1-3/8 in.) y 1000 r/min únicamente en aperos que requieran de la TDF una potencia menor a 112 kW (150 CV de TDF).

Use los ejes opcionales de TDF de 35 mm (1-3/8 in.) para 540 y 1000 r/min únicamente en aperos agrícolas para cargas ligeras. Use el eje de TDF de 45 mm (1-3/4 in.) y 1000 r/min si es de esperar que se trabaje con cargas pesadas.
