Cambio del eje corto de la TDF

RW55322A-UN-22OCT99

RW55488A-UN-22JUN99

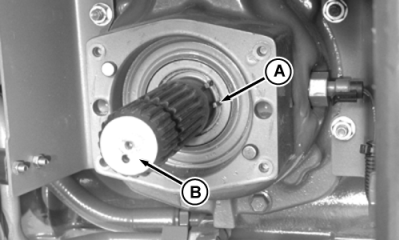

A - Anillo de seguridad

B - Extremo del eje

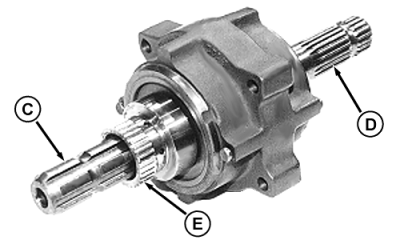

C - Extremo para 540

D - Extremo para 1000

E - Collar

ATENCIÓN: Evitar las lesiones personales. El eje de TDF puede estar caliente. Dejar que se enfríe el eje antes de cambiarlo.

1. Quitar el anillo de seguridad (A) que retiene al eje corto de la TDF de 45 mm (1-3/4 in.) con 20 estrías para 1000 r/min. Limpie a fondo la zona circundante.

   NOTA: Gire las puntas del anillo de seguridad para alinearlo con la superficie plana del eje.

2. Saque el eje corto (B) de la TDF de su caja.

3. Limpiar el eje reversible a fondo y aplicar a las estrías grasa SD Polyurea John Deere u otra según lo especificado en la sección Combustible, lubricantes y refrigerante.

4. Seleccione el extremo del adaptador de eje de TDF para 540 r/min (C) ó 1000 r/min (D).

5. Instalar el collarín estriado (E) en el eje e introducir el adaptador en la caja de la TDF.

   Eje de 540 r/min - Girar el collarín a uno y otro lado mientras se lo instala para asegurarse que el eje se asiente adecuadamente en la caja.

   Eje de 1000 r/min - Girar el collarín a uno y otro lado mientras se instala hasta que se sienta como engancha.

   El eje está correctamente conectado cuando se requiere esfuerzo para hacerlo girar.

6. Sujete el adaptador con cuatro tornillos.

   Elemento	Medición	Especificación
   Tornillos para adaptador de TDF
   Tornillo	Par de apriete	52 Nm (70 lb-ft)

   IMPORTANTE: Procure no dañar la TDF. Limpie la cavidad del extremo del eje a fondo cuando instale el eje de seis estrías de la TDF para uso a 1000 r/min.
