Ajuste de eje delantero sin tracción delantera

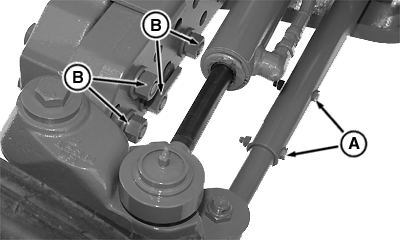

RXA0056632-UN-31AUG01

A - Tornillos de la barra de acoplamiento

B - Tornillos del eje

IMPORTANTE: No apoye el gato bajo el cárter del motor.

1. Eleve el extremo delantero del tractor.

2. Saque los tornillos (A) de la barra de acoplamiento y los tornillos (B) del eje.

3. Deslice la articulación del eje a la posición deseada y apriete los tornillos (B).

   Elemento	Medición	Especificación
   Tornillos del eje delantero
   Tornillo	Par de apriete	600 Nm (445 lb-ft)

4. Instale los tornillos en la barra de acoplamiento (A), asegurándose que ésta haya sido cambiada en la misma medida que el eje.

5. Ajuste el otro lado siguiendo el mismo procedimiento. El espacio a ambos lados debería ser normalmente el mismo.

6. Revise la convergencia y ajuste según sea necesario.
