Comprobación de convergencia de TDM y suspensión independiente ILS

RXA0056533-UN-29AUG01

1. NOTA: Para tractores con suspensión independiente ILS, además de estar rectas las ruedas delanteras, el eje de la suspensión independiente tiene que estar nivelado.

   Compruebe que las ruedas estén en posición de avance conduciendo el tractor en línea recta una distancia de 15,24 m (50 ft) como mínimo.

2. Verifique que el cilindro de dirección sobresale la misma longitud a cada lado del tractor.

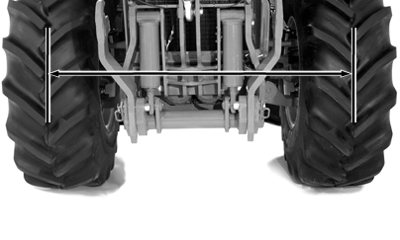

3. Mida la distancia entre la línea central de los neumáticos al nivel del cubo en la parte delantera del eje. Marque el punto en donde se hizo la medición.

4. Haga avanzar el tractor hasta que los neumáticos delanteros hayan girado 180°.

   NOTA: Cuando mida la parte trasera de los neumáticos, asegúrese de que tanto esta medición trasera como la delantera se realicen desde el mismo punto del neumático. Si la medición delantera del neumático se efectuó desde la línea central, la medida trasera deberá tomarse entonces desde la línea central del neumático. Cuando lleve a cabo la medición trasera, la transmisión quedará en el medio. Realice la medición desde el neumático al soporte de la pala cargadora en cada lado del tractor y súmele el ancho de la transmisión 512 mm (20.2'').

5. Repita el paso 3 en el mismo punto en la parte posterior del neumático.

6. Determine la diferencia entre las medidas delantera y trasera. La diferencia puede existir en cualquier sentido (convergencia o divergencia), pero deberá ser menor que 3 mm (1/8'').
