Acoplamiento del apero y conexión del sistema de control

X9811-UN-23AUG88

RXA0097038-UN-13AUG08

RXA0097019-UN-15JAN08

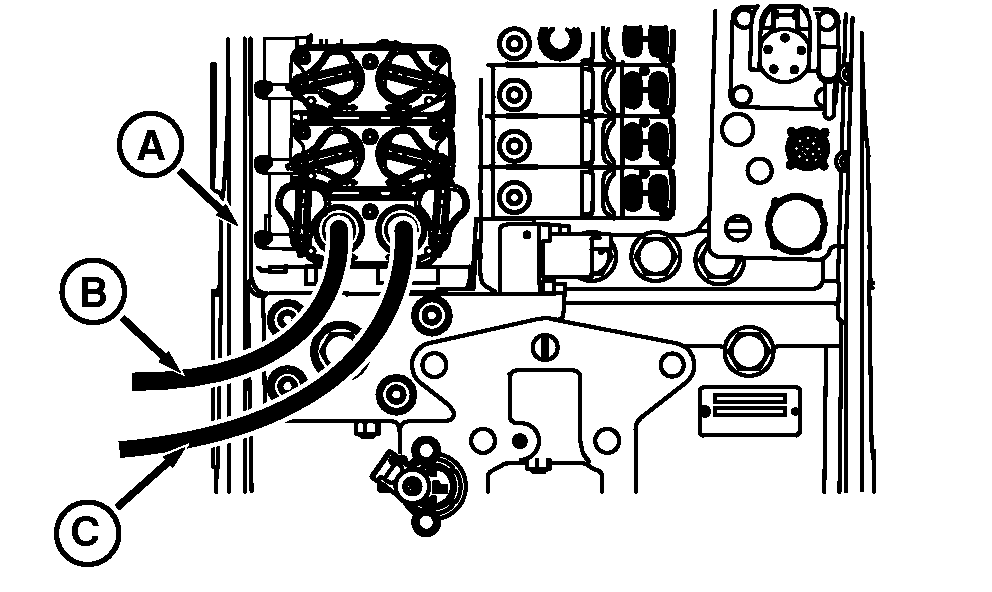

A - Palanca de VMD

B - Manguera de extensión

C - Manguera de retracción

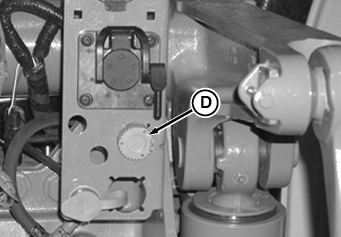

D - Conector de grupo de cables

ATENCIÓN: Las fugas de fluidos a presión pueden penetrar en la piel y provocar lesiones de gravedad. Evitar riesgos y descargar la presión antes de desconectar tuberías hidráulicas o de otro tipo.

En caso de accidente, pedir asistencia médica inmediatamente. El fluido inyectado en la piel debe extraerse quirúrgicamente a las pocas horas de haber penetrado; de lo contrario, podría producirse gangrena.

IMPORTANTE: Conectar correctamente las mangueras hidráulicas externas a sus acopladores. Si se invierten las conexiones de las mangueras, la máquina no responderá a los controles del sistema. La manguera de extensión siempre se conecta en la boca izquierda del acoplador. La manguera de retracción siempre se conecta en la boca derecha del acoplador.

• Extensión = Parte izquierda
• Retracción = Parte derecha

NOTA: Se pueden obtener conjuntos de identificación de mangueras en el concesionario John Deere.

1. Identificar la manguera de extensión (B) y la de retracción (C).

2. Colocar el tractor en posición y acoplar la articulación de enganche a la barra de tiro. Asegurarse de que el bulón de enganche esté bloqueado en su posición.

   IMPORTANTE: Detener siempre el motor antes de conectar o desconectar el sensor de posición del apero. Si se conecta o desconecta con el motor en marcha, se producirán fallos en el sistema. Detener el motor y volver a arrancarlo para restaurar el funcionamiento correcto.

3. Apagar el motor del tractor.

4. Conectar las mangueras hidráulicas del apero tal y como se indica en "Válvulas de mando a distancia" en este manual del operador.

5. Enchufar el sensor de posición del apero en el conector de grupo de cables del tractor (D).
