Instalación de la llanta motriz a la rueda de hierro fundido

RXA0056891-UN-11SEP01

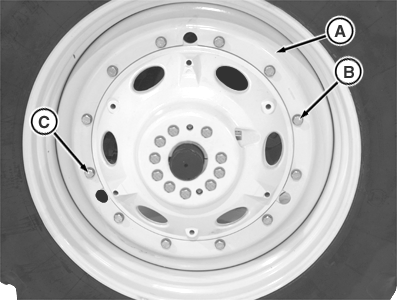

Se muestra la rueda de fundición para servicio intensivo

A - Llanta

B - Agujero de ajuste estrecho

C - Agujero ranurado

ATENCIÓN: Evite la posibilidad de lesiones personales. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, el equipamiento podría resultar dañado y las personas sufrir lesiones. Los tornillos de rueda son de importancia crítica y es necesario volverlos a apretar repetidamente.

NOTA: La llanta (A) tiene un agujero de ajuste apretado más pequeño que los otros agujeros y uno alargado a 180° del agujero de ajuste para mejorar el centrado de la rueda.

Instale y apriete a mano el tornillo en el agujero de ajuste estrecho (B).

Instale y apriete a mano el tornillo en el agujero ranurado (C).

Instale y apriete a mano el resto de los tornillos.

Siguiendo un orden en cruz, apriete todos los tornillos de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Todos los tornillos	Par de apriete	600 Nm (445 lb-ft)

Conduzca el tractor 100 metros (110 yd) y apriete los tornillos a su par.

Apriete de nuevo a las 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
