Instalación de ruedas dobles a cubo

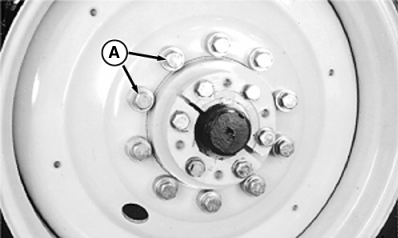

RXA0081037-UN-25MAY05

Cubo estándar

A - Tornillos de rueda a cubo

ATENCIÓN: Evite la posibilidad de lesiones personales. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, el equipamiento podría resultar dañado y las personas sufrir lesiones. Los tornillos de rueda son de importancia crítica y es necesario volverlos a apretar repetidamente.

NOTA: Compruebe los tamaños de los agujeros de las ruedas dobles. La llanta puede tener un agujero de ajuste apretado que es más pequeño que los demás agujeros y uno alargado a 180° del agujero de ajuste para mejorar el centrado de la rueda.

Instale los tornillos (A) y apriételos a mano.

Siguiendo un orden en cruz, apriete todos los tornillos de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Todos los tornillos	Par de apriete	600 Nm (445 lb-ft)

Conduzca el tractor 100 metros (110 yd) y vuelva a apretar los tornillos.

Apriete de nuevo a las 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
