Ruedas traseras dobles con cubos estándar—Ajuste y apriete

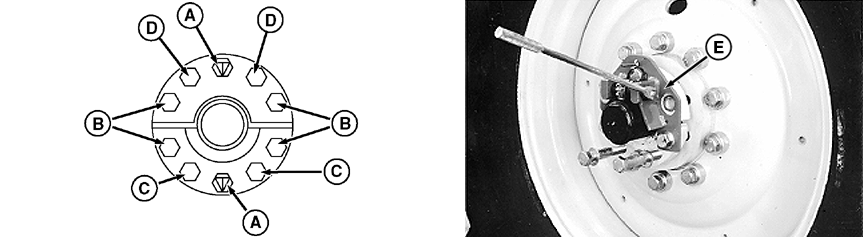

RXA0059705-UN-21AUG02

A - Tornillos centrales de cubo

B - Tornillos de casquillo de cubo exteriores

C - Tornillos extractores inferiores

D - Tornillos extractores superiores

E - Útil de ajuste de ruedas JDG667A

ATENCIÓN: Evite lesiones personales. NUNCA haga funcionar el motor con una marcha metida y las ruedas traseras levantadas del suelo. Las ruedas de la TDM podrían hacer que las ruedas traseras se salgan de su soporte. Desconecte la TDM y ponga la transmisión en PUNTO MUERTO para poder girar el eje a mano. Nunca use un tractor que tenga la llanta, la rueda o el cubo flojos.

1. Eleve el tractor sobre suelo nivelado y gire las ruedas de modo que la cremallera del eje quede hacia arriba.

2. Suelte los tornillos centrales del cubo (A) contra las tuercas de retención.

3. Quite los tornillos de buje del cubo exteriores (B) y los tornillos de desmontaje superiores (D) e inferiores (C).

   NOTA: Golpee el extremo del eje con un mazo pesado y aplíquele aceite penetrante si es difícil quitarle sus casquillos.

4. Instale los tornillos de buje del cubo exteriores en los agujeros de los tornillos de desmontaje superior e inferior y apriételos para soltar los casquillos.

5. Saque los tornillos de los agujeros de los tornillos extractores superiores y coloque el útil de ajuste JDG667A, disponible a través del concesionario John Deere, en los agujeros con dos tornillos de buje exteriores.

6. Mueva la rueda a la posición deseada accionando el trinquete de la palanca de la herramienta de ajuste de ruedas.

7. Retire el útil de ajuste y los tornillos de los agujeros para los tornillos extractores inferiores.

8. Instale todos los tornillos en sus agujeros originales antes de apretar los tornillos exteriores del cubo.

   IMPORTANTE: Mantenga nivelada la cara de los casquillos del cubo para evitar que éste se rompa o que se aflojen los tornillos.

   ATENCIÓN: Evite la posibilidad de lesiones personales. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, el equipamiento podría resultar dañado y las personas sufrir lesiones. Los tornillos de rueda son de importancia crítica y es necesario volverlos a apretar repetidamente.

9. Comenzando por el tornillo central (A) en el casquillo de más abajo y siguiendo un orden en cruz, apriete los tornillos al par inicial y luego al par intermedio.

   Elemento	Medición	Especificación
   Tornillos de buje	Par de apriete	204 Nm (150 lb-ft)
   Tornillos del manguito intermedio	Par de apriete	410 Nm (300 lb-ft)

10. Conduzca el tractor un mínimo de 100 metros (110 yd) y vuelva a apretar los tornillos siguiendo el método descrito previamente.

    Elemento	Medición	Especificación
    Tornillos del manguito final	Par de apriete	600 Nm (445 lb-ft)

11. Apriete los tornillos a su par después de trabajar 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
