Uso de batería auxiliar o cargador

RXA0086722-UN-10FEB06

RXA0099988-UN-12DEC08

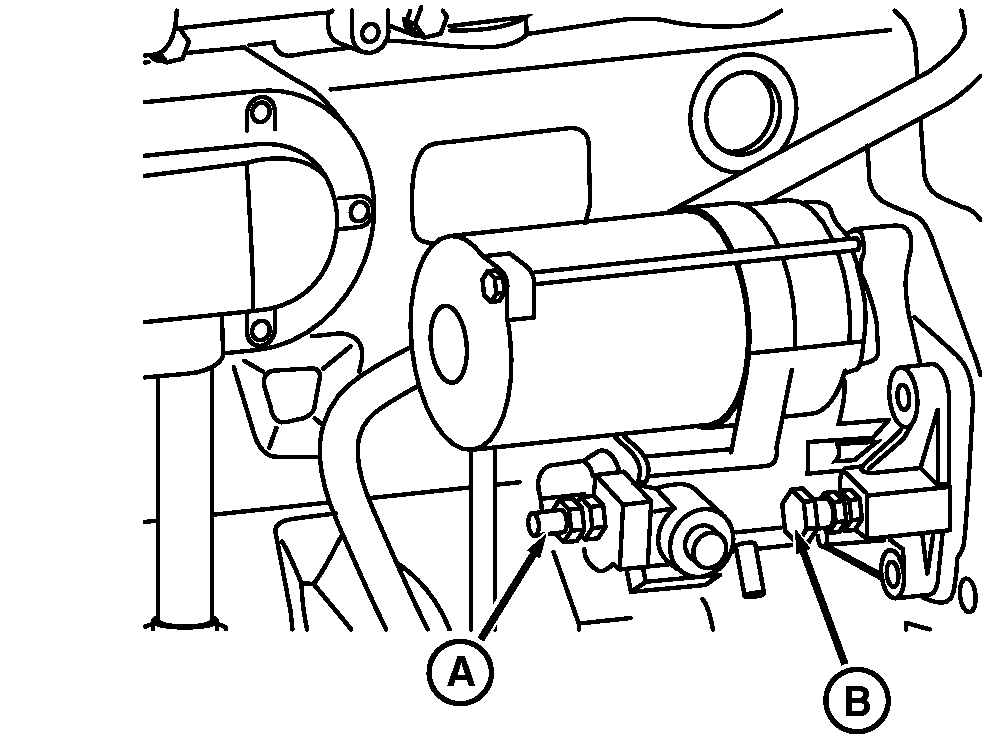

A - Terminal positivo

B - Conexión a masa

ATENCIÓN: El gas generado por las baterías es explosivo. No acercar chispas ni llamas a las baterías. Hacer la última conexión y la primera desconexión en un punto alejado de las baterías de refuerzo.

IMPORTANTE: Estar seguro que la polaridad es correcta antes de hacer las conexiones. Si la polaridad se invierte, ello dañará el sistema eléctrico o hará que la batería explote.

Si se usan dos o más baterías de refuerzo, deberán conectarse en paralelo y comprobarse que estas baterías produzcan una tensión de 12 V.

Evite la posibilidad de sufrir lesiones graves o mortales a causa del movimiento inesperado de la máquina.

No arrancar el motor haciendo puentes. La máquina arrancará con la transmisión engranada si se pasan por alto sus circuitos normales.

NUNCA poner el motor en marcha estando de pie al lado del tractor. Arrancar el motor únicamente desde el asiento de operador, con la transmisión en punto muerto o posición de estacionamiento.

Baterías de refuerzo

1. Conectar el cable (rojo) al borne remoto positivo (A) del motor de arranque y al borne positivo de la batería de refuerzo.

2. Conectar el cable (negro) de la batería al borne negativo de la batería de refuerzo. Unir el otro extremo a una toma de masa (B) en el chasis del tractor.

3. Al desconectar, suelte primero el cable de masa.

Cargador de baterías

1. IMPORTANTE: Ajustar el cargador de baterías a 12 V de carga nominal sin sobrepasar un máximo de 16 V.

   Conectar el cable positivo del cargador al borne remoto positivo con el cargador apagado (OFF). Conectar el cable negativo del cargador a la masa negativa del chasis del tractor, en un punto alejado de las baterías.

2. Encender el cargador (pos. ON) y cargar la batería siguiendo las instrucciones del fabricante del cargador de baterías.

3. Desconectar el cargador. Desconectar primero el cable negativo del cargador, y seguidamente el positivo.
