Conexión del accesorio al acoplador rápido

RXA0078885-UN-08FEB05

Manilla de bloqueo del enganche

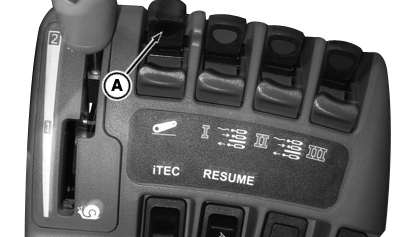

RXA0101042-UN-19MAR09

Palanca

A - Palanca de cierre del acoplador

B - Palanca de mando del enganche

ATENCIÓN: Para evitar la posibilidad de lesiones personales o daños a la máquina:

• Ponga la transmisión en posición de ESTACIONAMIENTO y vea si al conectar un apero hay interferencias, atascamiento o separación de la TDF en algún punto de todo el recorrido.
• Asegúrese de que el apero está correctamente fijado. Una conexión incorrecta puede permitir que el accesorio sea tirado sobre una rueda del tractor y hacia el puesto del operador.
• No se sitúe entre el tractor y el apero.

1. Tire hacia arriba de las palancas de cierre del acoplador (A).

2. Bajar el enganche hasta que los ganchos del enganche rápido estén por debajo de los bulones de enganche del apero.

3. Haga retroceder el tractor hasta el apero.

4. Subir el elevador lo suficiente para enganchar los pasadores del apero en los ganchos.

5. Empuje las palancas de cierre del acoplador hacia abajo para fijar el apero al acoplador rápido.

6. Conecte las mangueras hidráulicas y las conexiones eléctricas.

7. Tire lentamente de la palanca de mando del enganche (B) para elevar el apero. Bajar el apero al suelo y ajustar el mando del límite de elevación, si fuera necesario.

   IMPORTANTE: Si el tensor central está fijado directamente al apero, mida la abertura superior del brazo elevador (A) y la altura por encima del bulón (B). Si la abertura del brazo elevador superior es mayor que 70 mm (2.8 in.), o la altura por encima del bulón es menor a 14 mm (0.6 in.), utilice arandelas de suplemento para limitar/restringir el giro de la horquilla (C).

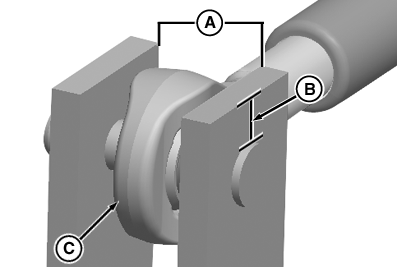

   RXA0086593-UN-09FEB06

   Brazo elevador de apero

   A - Distancia

   B - Distancia

   C - Horquilla

   • Si se conecta un enganche de la categoría 4N, utilice una combinación de suplementos a ambos lados del pivote del tensor central.



---
