Empleo de las palancas de mando de las VMD de seis posiciones

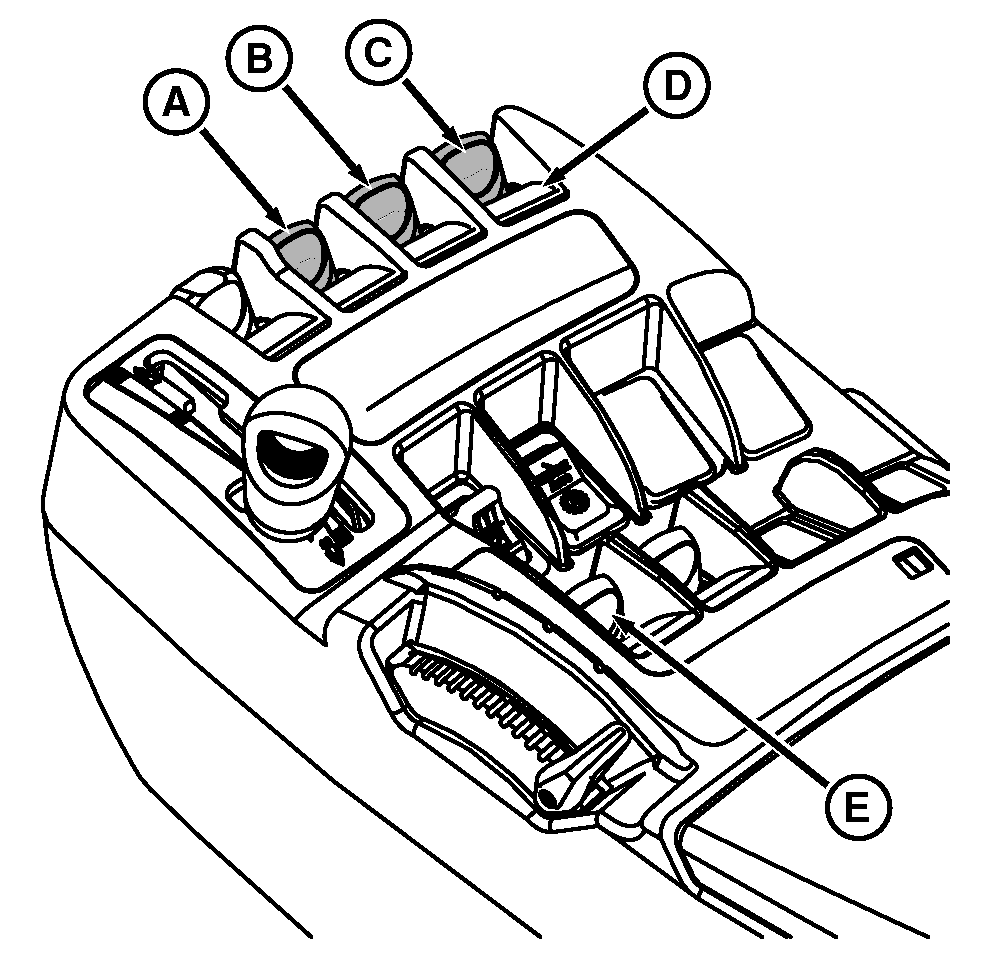

RXA0101983-UN-08APR09

CommandARM

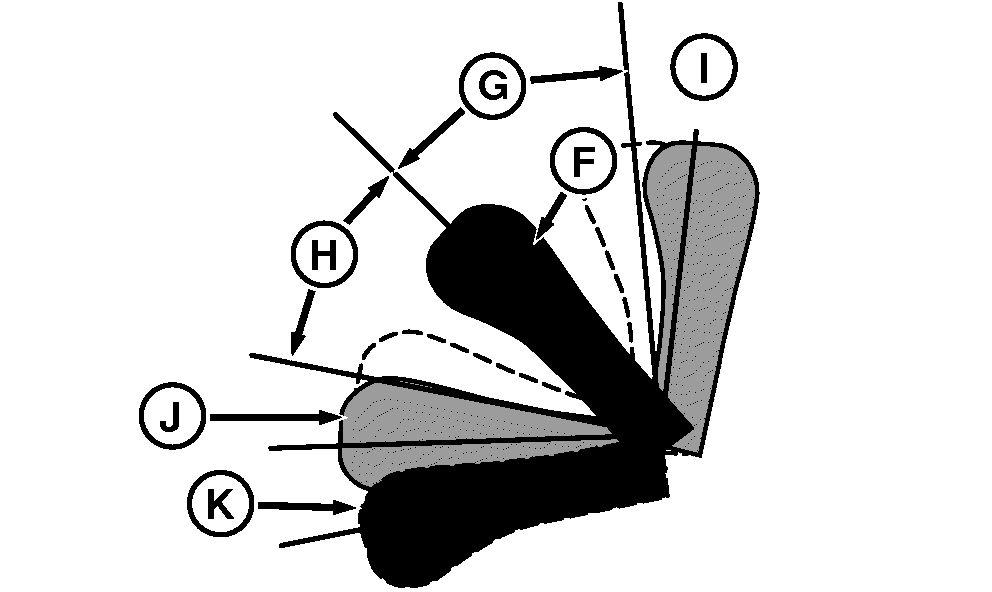

RXA0083125-UN-10AUG05

Mandos del apoyabrazos—Palancas de las VMD de seis posiciones

A - VMD I

B - VMD II

C - VMD III

D - Tapa

E - VMD IV

F - Palanca de la VMD (punto muerto)

G - Rango de extensión

H - Rango de retracción

I - Posición de retención de extensión

J - Posición de retención de retracción

K - Flotación

ATENCIÓN: Para evitar lesiones, comprobar que los manguitos no estén instalados al revés. Si los manguitos están invertidos, el cilindro se extenderá cuando debiera retraerse.

NOTA: La función de flotación se usa también para permitir que los motores hidráulicos se calen al desconectar un apero. Las posiciones de punto muerto y de flotación son las únicas en las que la palanca permanece en posición sin necesidad de sujetarla.

• Punto muerto (F)—La palanca regresa al punto central cuando se suelta, salvo en la posición de flotación.
• Extensión (hacia atrás entre el punto muerto y la posición de retención de extensión)—Proporciona un caudal variable para extender el cilindro de modo proporcional al desplazamiento de la palanca y los ajustes de caudal. Se desconecta al devolverla al punto central.
• Posición de retención de extensión (I) (hacia atrás hasta el punto donde se escucha un "clic'')—Se proporciona un caudal por un tiempo determinado para extender el cilindro (según el tiempo de retención elegido) y a la velocidad determinada en el control de caudal. (Véase AJUSTE DEL TIEMPO DE RETENCIÓN y AJUSTE DEL CAUDAL DE LAS VMD en esta sección). La palanca regresa al punto muerto cuando se suelta.
• Retracción (hacia delante entre el punto muerto y la posición de retención de retracción)—Proporciona un caudal variable para retraer el cilindro de modo proporcional al desplazamiento de la palanca. Se desconecta al soltarla.
• Posición de retención de retracción (J) (hacia delante hasta que se escuche un "clic")—Se proporciona un caudal por un tiempo determinado para retraer el cilindro (según el ajuste del tiempo de retención) y a una velocidad determinada por el control de caudal (véase AJUSTE DE RETENCIÓN TEMPORIZADA y AJUSTE DEL CAUDAL DE LAS VMD). La palanca regresa al punto muerto cuando se suelta.
• Flotación (K) (completamente hacia delante y abajo hasta la posición de bloqueo)—La válvula se abre al sumidero para permitir la extensión y retracción del cilindro, permitiéndole al apero seguir el contorno del terreno. Es necesario tirar de la palanca hacia arriba y sacarla del bloqueo para anular esta función.

NOTA: Para aliviar la presión hidráulica del apero, mover la palanca de mando de la VMD a la posición de flotación con el motor en funcionamiento.

Empujar las tapas de palancas de VMD (D) hacia delante cuando no esté usando las VMD.
